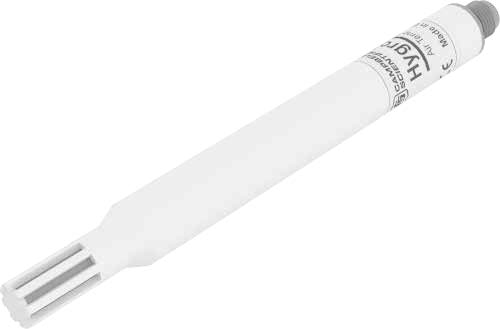

HygroVUE10數字型溫濕度傳感器CAMPBELL
概述
HygroVUE ? 10 是一款集空氣溫度和相對濕度測量于一體的數字傳感器。電子元件位于傳感器內部，可提供精Q的測量。總線制SDI-12 通訊協議可實現在同一數據采集系統中通過不同地址區分，接入更多的SDI-12 型數字傳感器。另外，數字輸出傳感器較模擬輸出傳感器在長線纜傳輸抗干擾方面有更大的優勢。
HygroVUE ? 10 上的不銹鋼網過濾器減少灰塵和污垢對傳感器的影響，同時不影響傳感器元件周?chē)目諝饨粨Q，減少了冷凝水留在過濾器蓋內的可能性。元件的表面粘了一個小的PTFE 過濾器，防止細小的灰塵或霉菌影響測量。傳感器外殼設計用來保護傳感器在各種天氣條件下長期暴露而傳感器內部元器件不損壞，適用于一系列的防輻射罩，包括小型防輻射罩，因此HygroVUE ? 10 可滿足
絕大多數環境下的監測應用。
HygroVUE ? 10 采用新一代瑞士制造的基于CMOSens?技術的相對濕度和溫度組合元件，可提供高精度和高穩定性的測量。HygroVUE ? 10 的每個元件都單獨進行校準，并將校準系數保存在元件內部存儲芯片上。您可以在現場自行更換傳感器元件而無需再單獨進行校準，Z大限度減少停機時間和校準成本。
優勢與特點
使用組合的、預校準的濕度和溫度元件
現場可更換元件，可快速進行現場重新校準
數字SDI-12 輸出，允許長距離通信
程序編寫簡單
低功耗
工作電壓范圍廣
封裝設計堅固耐用
標準M12 連接器，密封等級為IP67
技術參數
傳感器元件： Campbell Scientific 改進的SHT35
通訊標準： SDI-12 1.4 版本
供電電壓 :7 至 28 Vdc
EMC 標準 :已測試并符合IEC61326:2013
工作溫度范圍： -40° 至 +70°C
主要外殼材料： UV 防護，白色PET-P
電子產品密封級別：IP67
傳感器保護： 玻璃填充聚丙烯防護帽外層裝有不銹鋼網，可以過濾孔徑>30μm 的灰塵。傳感器元件有PTFE 保護膜，對于200
納 米或者更大的顆粒的粒子，過濾效率可達99.99%。
傳感器連接： M12, 公 頭, 4 針, A-coded
線纜： 聚氨酯封裝P蔽電纜，直徑4.8mm(0.19in.)現場可更換芯片或重新校準：現場可替換芯片傳感器蓋子直徑：12.5 mm (0.5 in.)
傳感器連接頭直徑：18 mm (0.7 in.)
長度：180 mm (7.1 in.) 不帶線纜接頭
傳感器重量：50 g
帶5 米線纜重量： 250g
相對濕度
測量范圍： 0 至 100% RH
精度： ±2% (25°C, 80 至100% RH)
? ? ?±1.5% (25°C, 0 至80% RH)
短期遲滯： < ±1% RH
其它溫度下的
附加誤差： < ±1% RH (-40° 至+60°C)
長期穩定性： ±0.5% 每年( 在干凈空氣下的Z大漂移)
分辨率： 0.001% RH
重復性： 0.05% RH (3σ 噪聲級別)
配過濾器后的
響應時間： 8s ( 空氣運動速度為1 m/s 時，
為基準響應時間的63%)
空氣溫度
測量范圍： -40°C 至 +70°C
精度： ±0.1°C (-20 至 +60°C)
? ? ?±0.2°C (-40 至 +70°C)
長期漂移： < 0.03°C 每年
分辨率： 0.001°C
重復性： 0.04°C (3σ 噪聲級別)
配過濾器后的響應時間 130 s ( 空氣運動速度為1 m/s 時，為基準響應時間的63%)
校準可追溯性: NIST 和NPL 標準
Z大電流損耗
休眠狀態： 50 μA
測量期間： 0.6 mA (0.5 s 測量時間)
