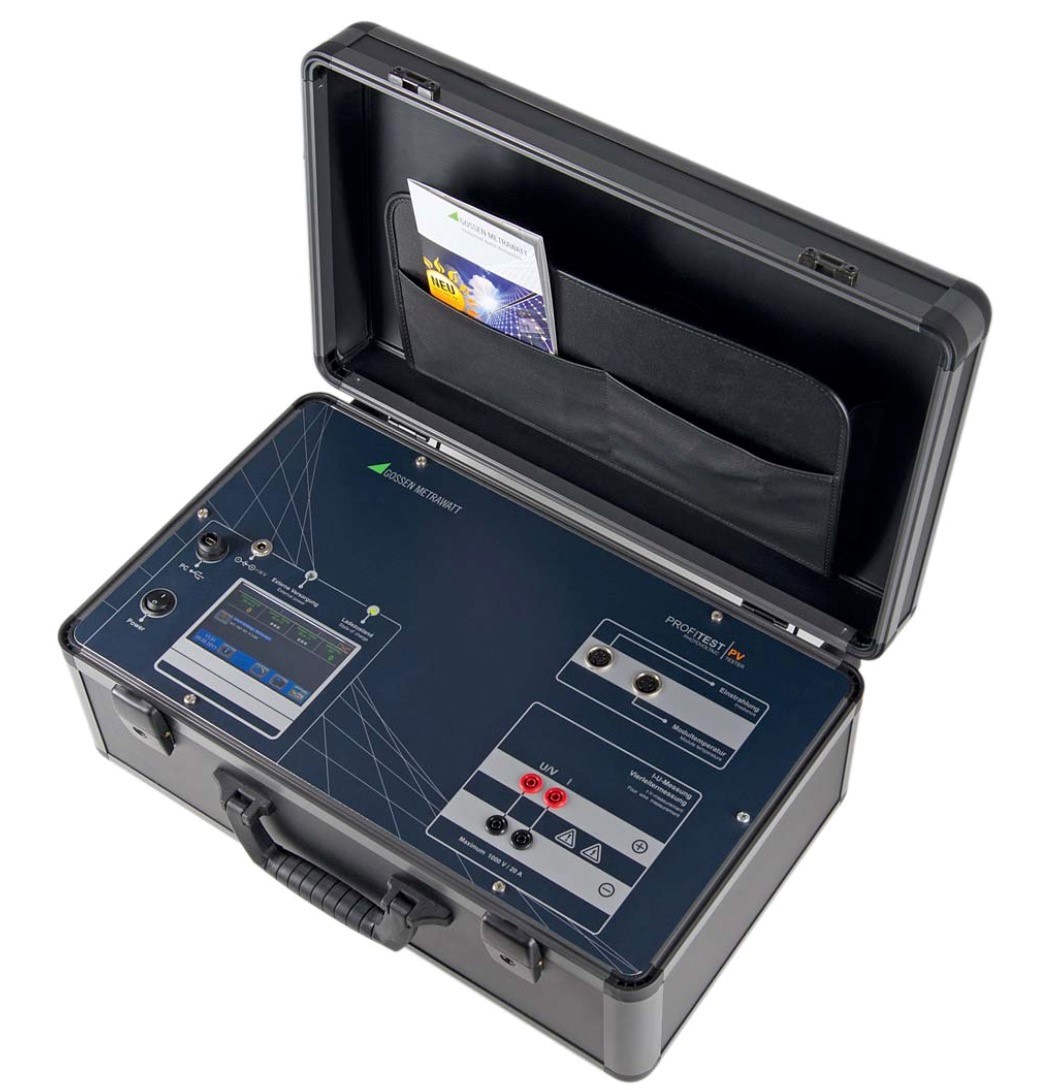

PROFITEST PV?IV曲線測試儀
完全滿足DIN EN62446-VDE0126-23測試標準 采用容性負載測試方式保證高精度和 快速測量，保證了測試的可靠性。運算處理程序用來評估光伏組件，無需了解制造商的細節。運算處理程序用來確定組件的內部串聯電阻，僅基于單次測量的典型IV曲線。測量儀器標配負載隔離開關(1000 V/32ADC)與光伏組件隔開，確保A全。符合IEC / EN 60904-2標準的參考組件，同時集成PT1000溫度傳感器
PROFITEST PV ：接線、啟動、測量、瞬間完成！
峰值功率及IV曲線測試
自動量程1000V/20A
現場測試無需耗時輸入組件信息
PROFITEST PV可為單個或一串模組提供的IV曲線測試
靈活適用的測試量程
1000V/20A的自適應量程，使得PROFITEST PV成為太陽能應用領域的通用測量儀器。一方面，通過測量出峰值功率可以用于確定組件的轉換效率；另一方面，通過測量組件的IV特性曲線，能準確判斷被測組件和組件串的特性，因此該儀器非常適合作為測量儀器應用于在科研和開發。
內部串聯阻抗Rs：單次測量足以確定
以往，不管是晶硅還是薄膜組件，至少需要獲取組件兩條在特定狀態下的特征曲線才能確定組件的內部串聯阻抗，費時費力。
PROFITEST PV 讓測試從此變得簡單快捷
只需一條IV特性曲線，即可自動計算出峰值功率Ppk，串聯阻抗Rs，并聯阻抗Rp。
通過PV Analyser軟件可以實現測試結果和系統預期結果的對比，使得連接故障、導線腐蝕破損等不易察覺的問題顯而易見，可將能 量損耗降到Z低
創新的測試技術確保高精度
PROFITEST PV開創了通用測試領域的新標桿，A全、G效的測試方法，偏重實際應用的報告編輯、數據處理功能、出眾的工程學設計。
可測量短路電流Isc，開路電壓Uoc，瞬時組件Z大值功率Pmax，內部串聯阻抗Rs，內部并聯阻抗Rp。
可顯示（計算后）參數包括：峰值功率Ppk內部串聯阻抗Rs，內部并聯阻抗Rp，瞬時Upmax、Ipmax、Pmax、Uoc、Isc、FF、Tmod、Tref、Eeff，IV特性曲線圖。
即時數據轉換為STC（標準狀態）下的數值
Z大測量電壓可達1000V DC，電流20A DC，功率20KW。
功率和溫度測量采樣開爾文四線法確保高精度
標準輻照度傳感器內置Pt1000溫度傳感器，含裝配接頭及10米連接線
STC-標準測試狀態
為了進行不同模組及晶格直接的對比，IEC60904及DIN EN60904規定了標準測試狀態（1000W/m2,25℃，AM1.5），在此測試條件下的IV特性曲線圖由三個量定義：MPP、Voc、Isc
實時輻照度測量，毫秒內的輻照度變化可以響應。
內部可存儲幾千組測試數據。
不間斷顯示溫度和輻照度值。
輻照度傳感器的溫度和組件背面溫度的分開測量確保了測量的準確性。
通用的參考組件接口可以方便更換市場上其他廠家的參考組件。
可以通過連接電腦實現長時間自動測量，測試間隔可調。
標配外部電源適配器以便于長時間測量
靈活式界面可以實現特殊應用下的操作
完整的模組及客戶數據庫實現設備和PC的交互傳輸。
PV Analser 分析軟件
標配的PV Analyser軟件可以對于測試結果進行G效的分析和生成報告，是專為光伏行業定制的一款非常實用的軟件，圖形界面顯示，測試結果評估，報告生成，強大的數據庫功能。
PV Analyser 功能包括但不限于：
讀取PROFITEST PV上的測試數據和設置
導出測試數據（比如XLS格式）
生成測試報告
在線測量，圖形和數據同時顯示（同樣適用于長時間測量模式）
光伏組件數據庫及客戶資料庫的實時編輯上傳
STC狀態下數據的換算顯示
多組測試曲線的同窗顯示
兼容Windows NT，2000，XP，Vista，Win7 系統
