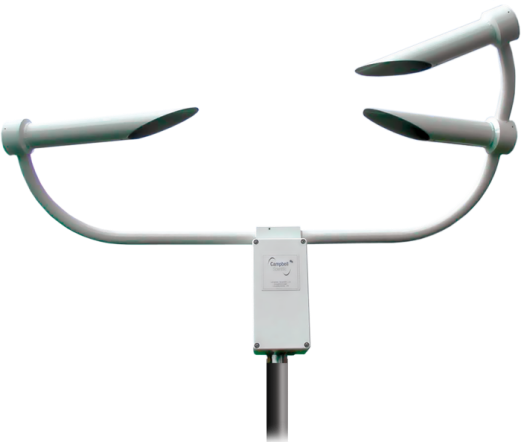

PWS100天氣現象儀
PWS100當前天氣現象儀基于激光多普勒測量原理，能夠自動對降水量和可見氣象因素進行測量，可廣泛服務于道路、海港和機場等場所。利用先進的探測技術和模糊運算法則，PWS100能夠準確測量雨滴的尺寸和降水速度。接駁溫度和相對濕度傳感器后，該系統還可對氣溫及相對濕度進行測量，使測量更加J確。它還提供了標準的粒子類型分類級別，比如雨，小雨和雪等。
PWS100的核心由一個數據信號處理單元（DSP）、一個激光發射端和兩個接收端構成。一個接收端在水平面與發射端成20o夾角，而另一個接收端在垂直面與發射段成20o。系統自帶安裝支架，能夠使用戶方便地進行設備安裝。其校準也十分方便，使用22249校準其，即可在現場為系統進行標定校準。
PWS100能夠以符合世界氣象組織（WMO）氣象代碼標準的格式輸出能見度和降雨量數據，方便用戶進行數據后期處理與進一步利用。
該產品還擁有能夠適應低溫嚴寒環境的PWS100-XT型號。
主要技術參數
測量面積：40cm2
環境溫度：-25℃~50℃（PWS100），-40℃~70℃（PWS100-XT）
環境濕度：0~100% RH
電氣性能
DSP供電：9~24VDC，或9~16VDC（配合CS215-PWS溫濕度傳感器使用時）
電流：200mA~1A
加熱器：24VAC或DC，7A
接口：RS-232，RS-422，RS-485
波特率：300bps~115.2K bps
控制單元：定制DSP板
EMC標準：BS EN61326:1998 Class A
光學性能
激光源：近紅外二極管
峰值波長：830nm
調制頻率：96k Hz
接收Q：帶濾波器的光電二極管
光譜響應：Z大光譜靈敏度850nm，0.62A/W
鏡頭檢查光源：近紅外發光二極管
降水
粒徑：0.1~30mm
粒徑精度：±5%（粒徑>0.3mm時）
粒子速度：0.16~30m/s
速度精度：±5%（粒徑>0.3mm時）
可測降水類型：毛毛雨、小雨到大雨、雨、雪粒，雪片，冰雹，冰粒，米雪，雨雪等
數據輸出：原始參數輸出，WMO代碼輸出（降水類型），滴落物尺寸分級（DSD）統計，降水速率強度和能見度范圍
降雨強度范圍：0~400mm/h
降雨分辨率：0.0001mm
降雨精度：±10%
能見度
能見度量程：0~20000m
能見度精度：±10%(0~10000m)
能見度測量時間間隔：10s~2hr，用戶可自行設定
傳感器擴展支持：可支持SDI-12接口的傳感器
