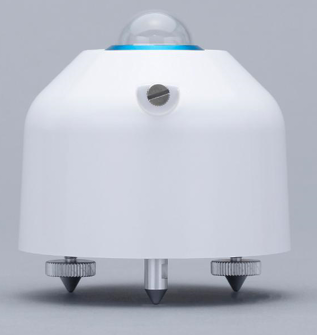

MS-80S 總輻射表日本EKO
MS-80S 是光譜平坦的 ISO 9060:2018? Class A總輻射表。創新的設計靈感來自于新技術和先進的熱電堆傳感器的結合，實現了低零偏移行為和快速傳感器響應的突破。
帶有智能傳感器技術和板載診斷功能的MS-80S現在已成為所有智能傳感器的標準配置。保持傳感器的高精度，同時符合行業中使用的各種輸出標準。新的智能信號傳感器允許在一個單元中選擇4種類型的輸出。新的電子設備確保了系統集成商的巨大利益，他們面對各種工業接口標準。
這種新型智能傳感器還具有其他功能，如內部溫度和濕度傳感器和用于遠程傳感器診斷的傾斜傳感器。這些額外的內部傳感器將幫助用戶監測輻照度傳感器的穩定性，并確保其正確安裝和維護方法。
太陽輻射通過將總輻射表靈敏度與輸入電壓相關聯來計算，然后將結果轉換為Modbus 485 RTU和SDI-12輸出的數字信號。在4-20mA和0-10mA/0-1V輸出的情況下，將結果轉換為與指定范圍內的太陽輻射相對應的電流。嵌入溫度和線性補償功能提高傳感器性能。總輻射表溫度可使用集成在Class A傳感器體內的PT100傳感器測量的溫度進行補償。
建議使用可選的MV-01加熱器和風扇，尤其是受露水、霜凍、雪和灰塵影響的區域。由于超低溫依賴性和特殊的非線性特性，轉換器保證了傳感器在任何環境條件下的性能。??
MS-80S總輻射表采用一致的制造方法，并經過了嚴格的質量檢驗和性能評定。對于每個傳感器，通過傳感器附帶的測量報告測量和驗證方向響應和溫度依賴性。EKO提供符合ISO/IEC 17025/9847定義的國際標準的獨特定標。?
傳感器的保修期為5年，建議重新定標間隔為5年，不再需要更換干燥劑。
規格 MS-80S?
?ISO 9060:2018 Class A
?ISO 9060:1990 （副基準）?
?子類別 "光譜平坦" 符合?
?子類別 "快速響應" 符合?
?輸出 Modbus 485 RTU, SDI-12, 4-20mA, 0-1V (100Ω)?
響應時間 95% < 0.5 秒?
零點偏移 a) 200W/m2 +/- 1 W/m2?
零點偏移 b) 5K/hr +/- 1 W/m2?
完全零偏差 c) +/- 2 W/m2?
?不穩定 改變/1 年 -?
?不穩定 變化/5年 +/- 0.5 %?
非線性 1000W/m2 +/- 0.2 %?
方向響應 1000W/m2 +/- 10 W/m2?
光譜誤差 +/- 0.2 %?
溫度響應 -10°C to 40°C +/- 0.5 %?
溫度響應 -20°C to 50°C +/- 0.5 %?
傾斜響應 1000W/m2 +/- 0.2 %?
?工作溫度范圍 -40 - 80 °C?
輻射范圍 0 - 4000 W/m2?
波長范圍 285 - 3000 nm?
電源 5 - 30 VDC?
能耗 < 0.2 W?
?入口保護 IP 67?
?電纜長度 10 m?
附加信號處理錯誤 < 1 W/m2?
