S F4沙通量傳感器
概述

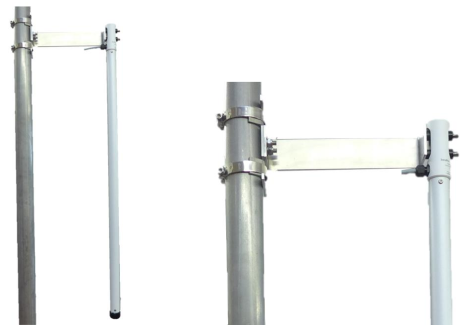

S F4沙通量傳感器是對由原始的Flowcapt傳感器衍生出來的版本，新型沙通量傳感器是由一個超堅固結實，低功耗，完全密封的聲學儀器構成，沒有任何移動部件。該設備是由風速儀和粒子通量?jī)x集成的，可供測定固體顆粒通量強度和風速。儀器的感應部分是一根低粘、耐磨損的光滑圓柱型管，由兩個不銹鋼圓箍加橫臂固定在立桿上支撐。
注：
典型野外應用：可用于所有空氣中固體顆粒物通量監測
當被測固體顆粒撞擊傳感器感應面（如沙子，灰塵或其他固體顆粒），會引起傳感器內部聲壓的變化。
當傳感器暴露在風中（在典型閾值3m/s以上）強對流氣流產生的摩擦和潛在的渦流氣流產生的摩擦也能引起內部聲壓的變化。這兩種現象產生的D立信號會因特定的聲學、機械和電子設計而被完全辨別出來。
傳感器在內部腔體通過內部電字震動聲學系統和聲學轉換器輸出三個參數：
儀器直接感應得到的原始正弦波聲信號（帶寬：20HZ-20KHZ）
儀器獲得的動量和粒子通量（這在文獻中也稱為：沙通量，顆粒物通量，撞擊通量，質量通量等）
儀器獲得的氣流摩擦高度，獲得對應高度粒子撞擊傳感器的Z正的平均風速。
該設備內置一個專用的模擬調節模塊，一個數字I/O模塊，一個模擬補償模塊，這些模塊可方便的將傳感器接入大部分外部控制單元（數據采集器）包含：
數據采集器、工業模塊接口或工控機（脈沖，模擬電壓輸出；串行輸出等輸出）
SDI-12通訊協議
RS-485/RS-232通訊協議，適用于windows，linux和Mac OS 等操作系統
