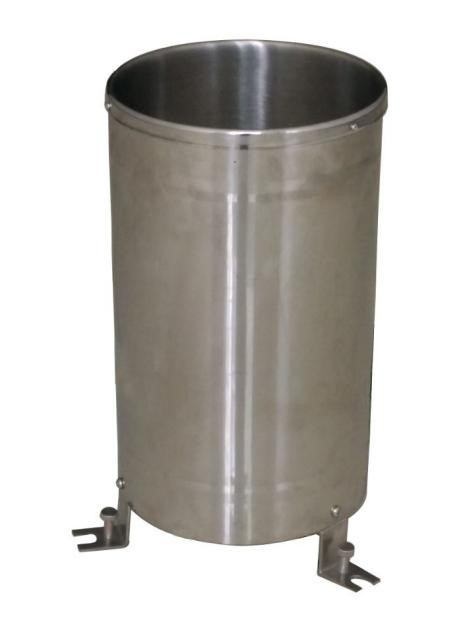

HR-204型雨量傳感器是一種水文、氣象儀器，用以測量自然界降雨量，同時將降雨量轉換為以開關量形式表示的數字信息量輸出，以滿足信息傳輸、處理、記錄和顯示等的需要。
0.2mm翻斗式雨量計，可用于國家水文、氣象站網雨量數據長期收集的雨量傳感器。
本儀器與記錄或顯示部分配套，可進行有線雨量數據傳輸、顯示、自記。與無線水情自動測報系統配套，作為專設站雨情遙測報汛的傳感器。
本儀器廣泛用于全國各水文站，并且批量出口。
儀器結構與基本工作原理
本儀器由承雨器部件和計量部件等組成。承雨口采用國際標準口徑Φ200mm。計量組件是一個翻斗式機械雙穩態秤重機構，其功能是將以mm計的降雨深度轉換為開頭信號輸出。
特 點
本儀器翻斗部件支承系統制造精良，摩阻力矩小，因而翻斗部件翻轉靈敏，性能穩定，工作可靠。承雨口采用不銹鋼皮整體沖拉而成，光潔度高，滯水產生的誤差小。儀器外殼用不銹鋼制成，防銹能力強，外觀質量佳。
主要技術指標
? ? 承雨口內徑：Φ200mm+0.6mm
? ? 儀器分辨力：0.2mm
? ? 降雨強度測量范圍：0.01～4mm/min
? ? 翻斗計量誤差：≤±4%
? ? 輸出信號方式：磁鋼—干簧管式接點開關通斷信號、RS485
? ? 開關接點容量：DC V≤12V，I≤120mA
? ? 接點工作次數：1×107次
? ? 工作環境溫度：-10℃～+50℃
