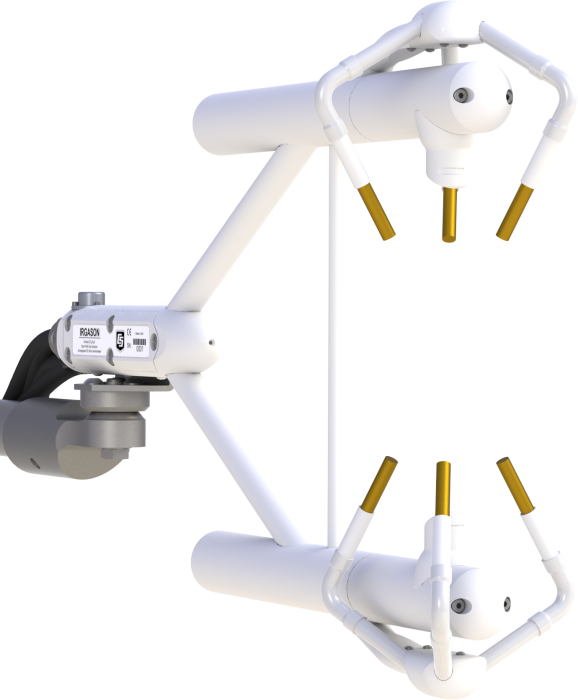

IRGASON一體式開路渦動協方差測量系統美國CAMPBELL
氣體分析儀與超聲風速儀集于一體
優點與特點
可選防腐蝕傳感器，在易腐蝕的野外環境中表現更加穩定一體式設計使流體經過傳感器時，對被測流體的空氣動力學影響降至Z低。
紅外氣體分析儀和超聲風速儀共測同一空間，避免了兩個傳感器在異空測定時的高頻通量遺失。
紅外氣體分析儀和超聲風速儀共用一套電子信號處理系統，更好的協調測定時間，無需校正時間延遲。
低功耗，可使用太陽能供電。
無需加熱，測量時溫度補償。
低噪，精度高。
Z大輸出頻率60Hz，20Hz 帶寬。
窗口斜角設計，避水效果好。
允許窗口輕度污染。
堅固耐用適于野外。
經過綜合實踐， CO2，H2O，大氣壓和溫度的出廠
校準具有較寬范圍。
多種診斷參數。
與坎貝爾數據采集器充分兼容：現場設置，配置，
零點和跨度校正均可通過直接連接數據采集器完成。
超聲速度：由三個聲頻路徑確定，在線修正側向風的影響。
防雨：創新的超聲信號處理和聲頻發射接收頭吸水防雨
網相結合，J大地改進了降雨過程中的風速計性能。
概要
Ca mpbell Scientific 的IRGASON 將紅外氣體分析儀與三維超聲風速儀集成于一體。該設計相對于分體式的渦動相關測量系統更易安裝，減少因空間分離導致的高頻通量損失并提高測量精度。IRGASON 同步測量CO2/H2O，空氣溫度，大氣壓力，三維風速和超聲溫度。
數據輸出
Ux (m/s)
Uy (m/s)
Uz (m/s)
超聲溫度 (°C)
三維超聲風速儀診斷值
CO2 密度 (mg/m3)
H2O 密度 (g/ m3)
紅外氣體分析儀診斷
環境溫度 (°C)
大氣壓力 (kPa)
CO2 信號強度
H2O 信號強度
光源溫度 (°C)
一體式開路渦動協方差測量系統
一般性能指標b
操作溫度: -30° to +50°C
校準壓力范圍: 70 to 106 kPa
輸入電壓: 10 to 16 Vdc
系統供電 @ 25°C: 5 W (穩定狀態和啟動)
測量速率: 60 Hz
輸出帶寬: 5, 10, 12.5, 或 20 Hz; 用戶自定義
輸出選項: SDM, RS-485, USB, 模擬 (僅CO2 和H2O)
輔助輸入: 空氣溫度和壓力
IRGASON 頭和線纜重量: 2.8 kg (6.1 lb)
EC100 電子機箱重量: 3.2 kg (7.1 lb)
線纜長度: 3.0 m (10.0 ft) ，從IRGASON 到 EC100
質保: 3年或運行17,500小時，以先到的時間為準
氣體分析儀技術參數b,c
光路長度: 15.37 cm (6.05 in)
