EC150 和 CSAT3A分體式開路渦動協方差測量系統CO2/H2O 開路氣體分析儀美國CAMPBELL
革新設計
與三維超聲風速儀共同組成開路渦動
相關測量系統
或作為D立的紅外CO2/H2O
氣體分析儀
優點與特點
可選防腐蝕傳感器，在易腐蝕的野外環境中表現更加穩定
單一光路配置使其具有流線形體，將空氣動力學的影響減至Z小程度。
紅外氣體分析儀和超聲風速儀共用一套電子信號處理系，實現同步測量。
Z大輸出頻率60Hz，20Hz 帶寬。
低功耗，可使用太陽能供電。
無需加熱，測量時溫度補償。
低噪，精度高。
窗口斜角設計，避水效果好。
允許窗口輕度沾污。
堅固耐用適于野外。
經過綜合實踐， CO2，H2O，大氣壓和溫度的出廠校準具有較寬范圍。
多種診斷參數。
與坎貝爾數據采集器充分兼容：現場設置，配置，零點和跨度校正均可通過直接連接數據采集器完成。
超聲速度：由三個聲頻路徑確定，修正側向風的影響。
防雨：創新的超聲信號處理和聲頻發射接收頭吸水防
雨網相結合，J大地改進了降雨過程中的風速計性能。
概要

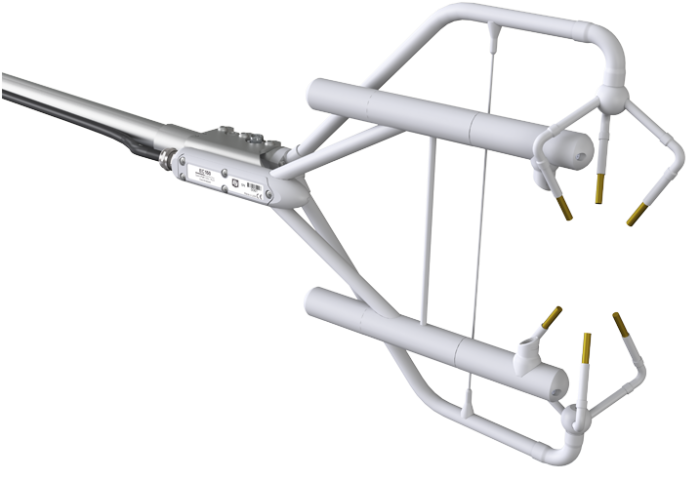

Ca mpbell Scientific 的EC150 開路紅外氣體分析儀專為渦動相關通量測量而設計。如上圖所示，其與CSAT3A三維超聲風速儀共同使用，這兩部分組成了一套開路渦動系統，同步測量CO2/H2O，空氣溫度，大氣壓力，三維風速和超聲溫度。
數據輸出
Ux (m/s)
Uy (m/s)
Uz (m/s)
超聲溫度 (°C)
三維超聲風速儀診斷值
CO2 密度 (mg/m3)
H2O 密度 (g/ m3)
紅外氣體分析儀診斷
環境溫度 (°C)
大氣壓力 (kPa)
CO2 信號強度
H2O 信號強度
光源溫度 (°C)
分體式開路渦動協方差測量系統
一般性能指標a
操作溫度: -30° to +50°C
校準壓力范圍: 70 to 106 kPa
輸入電壓: 10 to 16 Vdc
系統供電 @ 25°C: 5 W (穩定狀態和啟動)
測量速率: 60 Hz
輸出帶寬: 5, 10, 12.5, 或 20 Hz; 用戶自定義
輸出選項: SDM, RS-485, USB, 模擬 (僅CO2 和H2O)
輔助輸入: 空氣溫度和壓力
EC150頭和線纜重量: 2.8 kg (6.1 lb)
CSAT3A 頭和線纜重量: 1.7 kg (3.7lb)
EC100 電子機箱重量: 3.2 kg (7.1 lb)
線纜長度: 3.0 m (10.0 ft) ，從EC150和CSAT3A
到 EC100
質保: 3年或運行17,500小時，以先到的時間為準
氣體分析儀技術參數a,b
光路長度: 15.37 cm (6.05 in)
