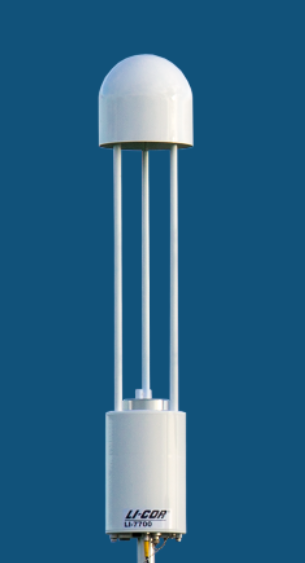

LI-COR LI-7700系列開路甲烷分析儀 CH4
LI-7700 專為渦流協方差通量測量而設計，用于評估陸地景觀的甲烷排放。它在要求苛刻的現場部署中提供低維護的長期運行。
低功耗：標稱功耗為 8 瓦，非常適合與偏遠地區的太陽能電源配合使用。
改進的光學元件和溫度控制可提高長期穩定性并減少漂移 ，即使儀器一次清潔數周也是如此。
記錄完整的渦流協方差數據集，包括來自聲波風速計的風速測量值，以及來自 LI-COR 生物氣象系統的支持氣象、輻射和土壤數據。
加熱反射鏡可減少光學元件上的冷凝，從而防止在潮濕條件下丟失數據。
與LI-COR渦流協方差系統集成
LI-7700 可輕松與 LI-COR 渦流協方差系統集成，無需任何額外組件。使用G P S時鐘和精Q時間協議（PTP），甲烷數據與風速和其他測量值同步，精度為亞微秒級。甲烷通量與助焊劑同時在 Sm a rtFlux? 系統上計算。 CO2 H2O
對于其他應用，LI-7700 可與可選的 LI-7550 分析儀接口單元一起訂購，該接口單元提供模擬、RS-232 串行和 SDM 數據輸出以及其他功能。
LI-7700是用于渦流協方差系統現場部署的開路甲烷分析儀，其創新技術可確保在Z苛刻的環境中實現高性能、低維護運行。作為技術奇跡，LI-7700可在各種溫度和壓力波動下保持G精度。LI-7700 每秒可進行 40 次測量。
波長調制光譜
LI-7700光源是一種單模可調諧近紅外激光器，可在環境溫度下工作。使用波長調制光譜（WMS），激光以高分辨率掃描甲烷的單一吸收特征。波長在亞MHz頻率下在整個吸收帶上進行調制。LI-7700以兩倍的調制頻率解調產生的信號。它將解調信號與參考信號形狀進行比較，以確定CH4濃度。
壓力和溫度引起的線形狀和群體分布的變化，以及激光功率和反射鏡反射率的變化，都使用計算擬合算法進行補償。這確保了在很寬的壓力和溫度條件下測量保持準確。
頻率響應
光譜和共光譜分析是評估渦動協方差磁通量系統性能的強大工具，更具體地說，是聲波風速計和氣體分析儀的性能。如下圖所示，LI-7700的歸一化功率譜遵循理論曲線，表明LI-7700具有足夠的分辨率和響應時間，可用于渦流協方差磁通量測量。
零通量測試：集成平均每小時通量，內布拉斯加州
以下數據來自零通量位點的甲烷渦流協方差通量系統。在該地點進行的幾年內基于腔室的土壤甲烷排放測量顯示沒有甲烷排放。
規格
LI-7700規格
分辨率（RMS噪聲）。5 ppb @ 10 Hz and 2000 ppb CH4
測量范圍。0至25 ppm @ -25 °C，0至40 ppm @ 25 °C
數據通信。以太網（Z高40赫茲）
檢測方法。波長調制光譜學2f檢測
線性度。讀數的1%以內
工作壓力范圍。50至110千帕
輸出帶寬：高達20赫茲
操作溫度范圍：-25 至 50 °C
電源要求。10.5 至 30 VDC
功率消耗：標稱8W，清潔周期內16W
尺寸。
傳感器。直徑14.33厘米（5.64英寸），高度82.8厘米（32.6英寸）。
光路：0.5米物理路徑（1.65英尺），30米測量路徑（98.4英尺）
重量：5.2公斤（11.5磅）。
用戶界面?；赪indows?的軟件通過以太網連接支持所有設置、配置和校準功能
7700-101鏡子清潔器規格
泵的工作溫度范圍：-10 °C至50 °C
重量：3.2 kg (7 lbs)
尺寸。44.5 × 32.8 × 15 cm (17.5 × 12.9 × 6 英寸)
流體容量：4升（1.1美加侖）。
LI-7550規格
數據存儲?？梢苿?dòng)的USB存儲設備。提供16千兆字節（可通過用戶提供的工業級USB閃存驅動器擴展）。
數據通信。
以太網：Z高40赫茲
測量用同步設備（SDM）：高達33.3 Hz
RS-232：57,600波特，每秒Z多20條記錄。
DAC：0-5 V，40 Hz
帶寬：高達20赫茲
輸入。以太網，4個模擬輸入，差分±5 V，16位
操作溫度范圍：-25°到50°C
電源要求。10.5 至 30 VDC
電源消耗。10 W 標稱值
尺寸。35 × 30 × 15 厘米（13.8 × 12 × 6 英寸）外部尺寸
重量：4.4 kg (10 lbs)
.
