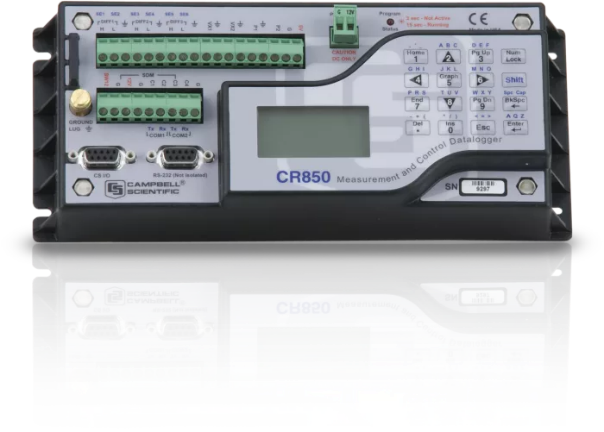

CR850帶鍵盤顯示器的測量控制數據采集器CAMPBELL
概覽
CR850數據采集器是小型的研究級精度的數據采集器，作為一體式套裝的一部分，含有內置的鍵盤顯示器。傾向支持只測量少數幾個傳感器的小型應用。每個CR850讀取傳感器的讀數，再通過通訊外設傳送數據；可兼容大多數傳感器和通訊設備。多個CR850可以被設置成數據采集器網絡；眾多CR850單元也可被逐個配置。CR850結實耐用，可在嚴酷的遠程環境中工作。
理想的應用包括風廓線、氣象站、ETO/農業、空氣質量、土壤濕度、水位/階段、水產養殖、車輛測試、時域反射儀、SCADA 和水質
更易于編程和接線。
通過 I/O 端口對支持與串行傳感器和設備的串行通信
包含擴展脈沖計數、控制端口和串行通信功能的定制 ASIC 芯片
兼容通道擴展外設，讓您擴展系統
支持 PakBus、Modbus、SDI-12 和 DNP3 協議
包括用于連接通信設備的 CS I/O 端口和 RS-232 端口
氣體放電管 (GDT) 保護輸入
電池后備時鐘可確保在數據記錄器與電池電源斷開連接時保持準確的時間
使用 LoggerNet、PC400 或 Short Cut 進行編程以適應您的設置
技術參數
掃描速率：100Hz
模擬輸入通道：6個單端或3對差分
脈沖計數器：2個
電壓激發通道：2個(VX1, VX2)
數字控制端口：4個I/O或2個 RS-232
通訊端口：CS I/O, RS-232
輸入電壓范圍：±5V
模擬電壓精度：±（0.06%讀數+偏移量）@ 0～40℃
±（0.12%讀數+偏移量）@ -25～50℃
±（0.18%讀數+偏移量）@ -55～85℃（僅 限于CR800-XT）
模擬分辨率：0.33μV
模擬數字轉換位數（A/D）: 13位
內? ? 存：4MB（CPU驅動、程序及數據存儲）；2MB(操作系統)
操作溫度范圍：-25℃～50℃（CR800/CR850標準）；
-55℃～85℃（限于低溫?cái)U(kuò)展型CR800-XT）；
-30℃～80℃（限于低溫?cái)U(kuò)展型CR850-XT）。
供電要求：9.6～16Vdc
平均功耗:0.7mA @12Vdc（CR800: 休眠狀態時）；1mA @12Vdc（CR850: 休眠狀態時）；
? ? ? 1mA @12Vdc（CR800: 1Hz采樣速率，無RS-232通訊時）；
? ? ? 1～16mA @12Vdc（CR850: 1Hz采樣速率，無RS-232通訊時）；
? ? ? 28mA @12Vdc（CR800/CR850: 100Hz采樣速率，有RS-232通訊時）；
? ? ? 16mA @12Vdc（CR800/CR850: 100Hz采樣速率，無RS-232通訊時）。
可支持的網絡協議：FTP, HTTP, XML POP3, SMTP, Telnet, NTCIP, NTP
可支持的通信協議：PakBus, Modbus, DNP3, SDI-12, SDM
實時時鐘精度：±3min/年
重? ? 量：0.7 kg
體? ? 積：24.1x10.4x5.1cm
