RSR3\RSR2太陽輻射監測系統測量總輻射（GHI）散射輻射（DHI）計算直接法線輻照度（DNI）美國Irradiance
簡介

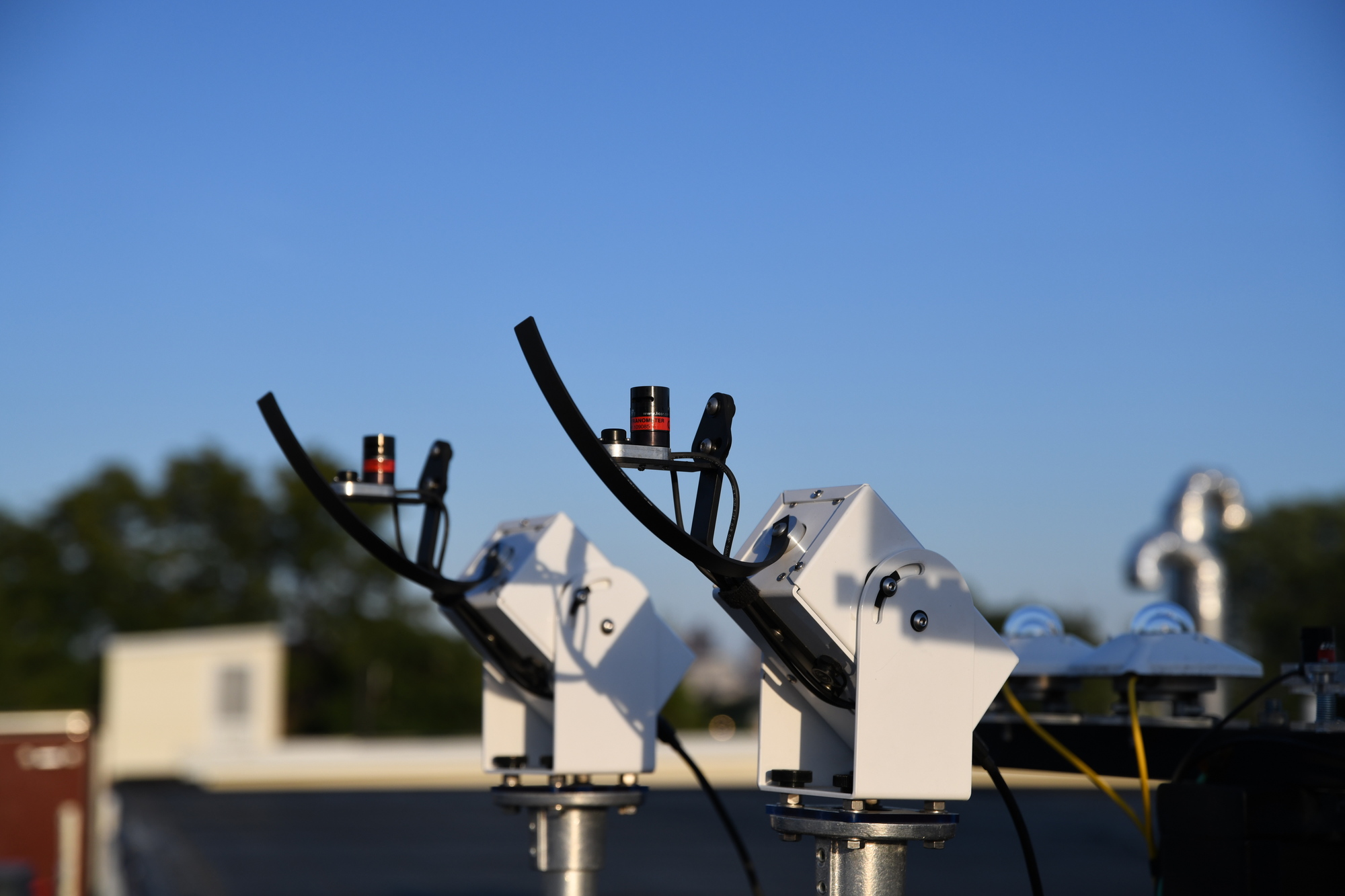

輻照度RSR3旋轉陰影帶輻射計(TM)通過用陰影帶瞬間遮擋硅光電二J管輻射計來測量太陽光。
光電二J管輻射計，并計算全球（GHI）和漫射（DHI）水平輻照度，從而推斷直接法線輻照度（DNI）。
推斷出直接正常輻照度（DNI）。RSR3是一個完全集成的設備，由12伏電壓供電，并通過工業標準的MODBUS RTU訪問。
工業標準的MODBUS RTU協議。
規格
規格值 單位
物理尺寸
長度15英寸
寬度 4英寸
高度11英寸
重量3.5磅
電器
Z小電源電壓11V
Z大電源電壓18V
電源電流待機 10 mA
電源電流峰值 1000 mA
每日電源預算 500 mAh
電纜長度 6.5英尺
通訊
通信 Modbus RTU RS-485
波特率 默認115,200；可能1200-500,000。 每秒比特
地址 默認為1；可能為1-254。
測量不確定性
GHI每日偏差2 % RMS
GHI RMS噪聲 10 W/m^2 RMS 1m
GHI 均方根噪音 5 W/m^2 均方根 1h
DNI日偏差2 % RMS
DNI RMS 噪聲 10 W/m^2 RMS 1m
DNI有 效值噪聲 5 W/m^2 RMS 1h
DHI 每日偏差 5 % RMS
DHI RMS 噪聲 15 W/m^2 RMS 1m
DHI有 效值噪聲 10 W/m^2 RMS 1h
LI200R-L硅基太陽輻射表監測太陽和天空輻射美國LI-COR
概覽
LI-COR公司生產的LI200R是一種硅基太陽輻射表，可監測太陽和天空輻射，用于太陽能、農業、氣象和水文應用。它使用一個安裝在余弦校正頭的硅光電探測器來測量太陽輻射。傳感器電纜中的分流電阻將信號從微安轉換為毫伏，使這個傳感器可以直接被Ca mpbell Scientific數據記錄器測量。
優勢與特點
根據Eppley精M光譜儀（PSP）對日光光譜（400至1100NM）進行了校準。
均勻的靈敏度可達 82°入射角
余弦校正的微型頭
產品規格
傳感器 安裝在余弦校正頭的硅光電探測器
測量說明 測量太陽和天空輻射
光譜范圍400至1100NM
校準±5%，可追溯至美國國家標準技術研究所（NIST）。
靈敏度 0.13 kW m-2 mV-1 (典型)
線性度 在3000W m-2以內的Z大偏差為1%。
自然日光下的絕D誤差
±5% (Z大)
±3% (典型值)
分流電阻100Ω，1%，50ppm
穩定性 < ±2% 變化在1年內
響應時間 < 1 μs
溫度依賴性 ±0.15% 每°C Z大
余弦校正 余弦校正的入射角可達82°。
操作溫度范圍 -40°至+65°C
相對濕度范圍0至100%
探測器描述 高穩定性硅光電池（藍色增強）。
傳感器外殼描述 耐候性陽J氧化鋁外殼，帶丙烯酸擴散器和不銹鋼硬件；可拆卸底座和電纜組件上有O型環密封圈
直徑2.36厘米（0.93英寸）。
高度3.63厘米（1.43英寸）
重量84克（2.96盎司）
