DustIQ灰塵監測系統監測光伏面板積灰造成發電損耗荷蘭KIPPZONEN
? 準確判斷何時何地需要清潔
? 優化發電量
? 免維護
? 可集成到管理軟件中
DustIQ灰塵監測系統
DustIQ使用KippZonen的新型創新光學灰塵測量（OS M）技術監測光伏面板上的積灰造成的光傳輸損失。 它沒有移動部件，也不需借助陽光進行測量。
DustIQ為太陽能發電廠管理系統提供信息，以便您可以準確地確定何時以及在何處清潔。 何時 - 因?yàn)槟梢栽谙到y(tǒng)軟件中設置污損比警報，以指示何時達到一定的污染比例從而需要清潔光伏組件。何地 - 由于其優越的性價比，您可以安裝一個由幾個DustIQ單元組成的網絡來監控整個工廠的污染變化。?
DustIQ? PV污染物監測

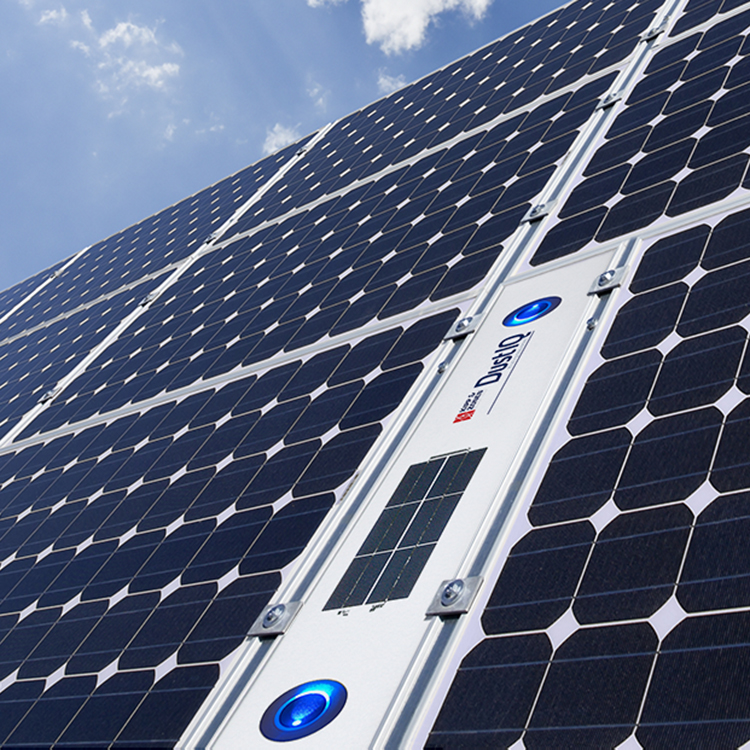

Soiling of the panel glass is one of the m ajor problems in the rapidly ex panding solar energy m arket, with the attendant loss of efficiency and reduction in perform ance ratios. 太陽能組件玻璃上的污染物是快速影響光伏電站的主要問題之一，會降低發電效率和性價比。Now, there’s a new, s im ple and very cost-effective alternative. 現在，有了一種新的、簡單而又劃算的選擇。Based on Kipp? ?Zonen’s unique Optical Soiling Measurement (OS M) technology, DustIQ can be easily added to new or existing solar arrays and integrated into plant m anagement systems. 基于Kipp Zonen公司污染物光學測量(OS M)技術, DustIQ可以很容易安裝到新建或現有的光伏陣列中，并集成到電站管理系統中。The unit is mounted to the fr a me of a PV panel and does not need sunlight to operate. 該裝置安裝在光伏板的框架上，不需要通過陽光來工作。It continuously measures the transmission loss through glass caused by soiling, so that the reduction in light reaching the solar cells can be calculated.通過連續測量玻璃上污染物帶來的傳輸損耗，從而計算出陽光到達太陽能組件的減少量。
Kn ow exactly when and where to clean
清楚地知道何時何地清潔
DustIQ measures the soiling ratio (SR), which can be translated to power loss in real time. DustIQ通過測量污染物的比例(SR)，實時轉化為發電量的損失。This enables the plant operation and m aintenance staff to kn ow when a critical level of soiling is reached and it has become necessary to start cleaning procedures. 這使運維人員知道污染物何時達到臨界點，并且已經有必要開始清洗程序。 DustIQ needs no m aintenance and is cleaned in the sa me way, and at the sa me time, as the panels around it. DustIQ不需要維護，只需在清洗周圍組件時以同樣的方式進行清洗。
Large solar parks have different soiling rates across the site, which is why IEC 61724-1 requires multiple measurement points. 因?yàn)榇笮凸夥娬驹谡麄€園區中有不同的污染率，所以IEC 61724-1標準中要求多點測量。The significantly lower purchase, installation and m aintenance costs of DustIQ compared to traditional systems m ake this much more economic, so that cleaning can be scheduled when and where it is needed. 與傳統系統相比，DustIQ在采購成本、安裝和維護成本要低得多，這使得它更加經濟，因此可以在需要的時間和地點計劃進行清理。
DustIQ is the missing link in solar monitoring
DustIQ是太陽能監測中缺失的環節
DustIQ communicates digitally via Modbus? and has an input for an optional back panel temperature sensor. DustIQ通過Modbus協議進行數字通信，并為組件背板溫度傳感器（選配）提供接口。 It can be networked with Kipp Zonen Sm art pyranometers for irradiance measurements and be integrated into a plant SCADA system. 它可以與KippZonen智能型輻射表組網，并將其集成到SCADA系統中。
The perform ance ratio of PV panels is prim arily determined by four m ain para meters; the incoming solar irradiance, the cell (back panel) temperature, the soiling ratio and the power produced. So, DustIQ really is the missing link. 光伏板的性價比主要由四個主要參數決定：入射的太陽輻照度、組件背板溫度、污染比和產生的能 量。因此，DustIQ確實是一個缺失的環節。
Benefits of the DustIQ sensor solution
DustIQ傳感器解決方案的優點
? Sm all panel (990 x 160 mm) with solar industry standard m aterials
? 小面板（990×160mm）采用太陽能工業標準材料
? Flexible mounting to fit everywhere:
at the side or in the middle of solar arrays
? 靈活安裝，適合任何地方：在太陽能陣列中的一側或中間
? Measures soiling ratio from 100 % (clean) to 50 %
? 污染物比例從100%（潔凈）到50%
? Can be upgraded with a PV back panel temperature sensor
? 可以使用PV背板溫度傳感器進行升級
? Cost e?ective solution that allows for multiple points of measurement
? 可以使用PV背板溫度傳感器進行升級
? Doesn’t need sun to operate
? 不需要通過陽光供電
DustIQ傳感器解決方案的優點
小面板（990×160mm）采用太陽能工業標準材料
靈活安裝，適合任何地方：在太陽能陣列中的一側或中間
污染物比例從100%（潔凈）到50%
可以使用PV背板溫度傳感器進行升級
多點測量以及高成本效益的解決方案
Better than alternatives
與其他同類產品的優勢
? Completely passive: no need for daily cleaning as it follows the plant’s cleaning schedules
? 不需要每天清潔，只需與組件清潔計劃同步進行
? 24/7 day and night measurements, 1 minute measurement interval
? 全天24小時日夜監測，1分鐘測量間隔
? Multiple sensors are better than existing spot-measurement solutions
? 多個傳感器，優于現有的點測量方式
? Integration in solar array provides more reliable measurements than existing solutions
? 集成在太陽能陣列中，可以提供更可靠的數據
? Easy to mount and install
? 易于安裝
規格
污染比例 雙傳感器值 50~100%
污染比的測量精度
90 to 100 %
80 to 90 %
50 to 80 % ± 1 %
± 2 %
± 5 %
經過后期處理
穩定性 自動校準，優于全量程1%每年
輸出 1-RS485 Modbus
2-鏈接到下一個設備或PV組件背板溫度傳感器
電壓范圍 10~30 VDC
電流范圍 70 to 200 mA
z大功耗 < 2 Watt
環境工作溫度 -20 ~ +60 °C
面板材料 標準的光伏板玻璃和所有的涂層和層壓板
儀器尺寸 990 x 160 x 40 mm
儀器重量 4 kg
PV背板溫度傳感器（選配） -20 ~ +100 °C, ± 1 °C
