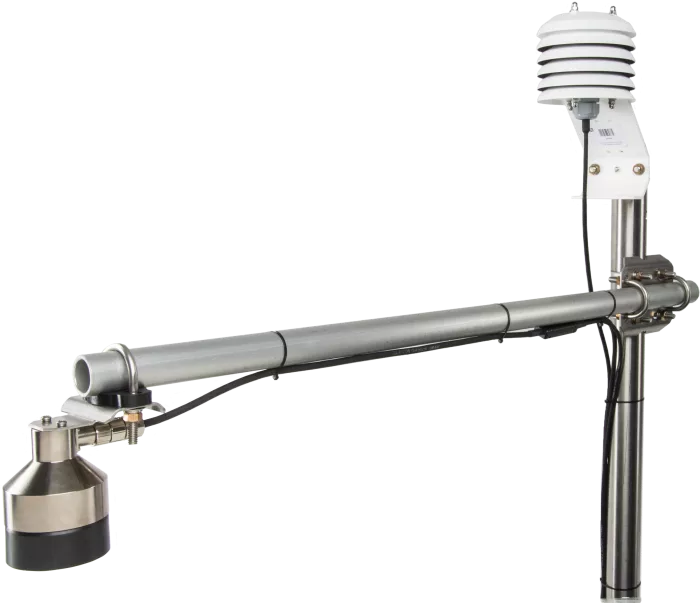

SR50AT-L帶溫度傳感器的聲學距離傳感器測量雪的深度美國CAMPBELL
概覽
SR50AT-L是一種聲學距離傳感器，測量超S波脈沖的發射和返回之間的時間。這種測量可用于確定雪的深 度。SR50AT-L包括一個外部溫度傳感器，輸出一個經過溫度校正的距離讀數，無需進一步的后處理。
注：Ca mpbell Scientific推薦SR50AT-316SS-L型用于海洋環境。
優勢與特點
集成溫度探針，提供測量的溫度校正
測定雪深的非接觸方法
寬廣的工作溫度范圍
堅固耐用，可用于惡劣的環境
用戶可選擇的輸出選項
使用多種回聲處理算法，幫助確保測量的可靠性
與大多數Ca mpbell Scientific數據記錄器兼容
產品規格
測量時間 < 1.0 s
輸出選項 SDI-12 1.3版，RS-232，RS-485（通過配置內部跳線選擇輸出選項）
波特率1200至38400 bps（RS-232、RS-485模式）
電源要求 9至18伏直流（通常由數據記錄器的12伏直流電源供電）
測量范圍 0.5至10米（1.6至32.8英尺）
光束接受角度~30度
分辨率 0.25 mm (0.01 in.)
精度±1厘米（0.4英寸）或目標距離的0.4%（以Z大者為準）。
操作溫度范圍 -45°至+50°C
符合CE標準
溫度精度
±0.2° (在0°到50°C)
±0.75° (在-45°到0°C)
電纜類型 4導體，2對雙絞線，22 AWG，山都平橡膠
直徑7.6厘米（3英寸）。
長度 10.1 cm (4 in.)
重量375克（13.2盎司），不含電纜
4.57米（15英尺）的電纜重量為250克（8.2盎司）。
電源消耗
活躍250毫安（典型）。
靜態SDI-12模式 < 1.0 mA 如果AUD速率為9600 BAUD或更低，靜態電流消耗小于1.25 mA
RS-232/RS-485模式 < 2.0 mA
Z大電纜長度
-注意：如果電源低于11Vdc，電纜長度超過60米，需要使用更粗的線徑。
SDI-12 60 m (200 ft)
RS-232 60米（200英尺） 9600 BAUD或以下
RS-485 300米(984英尺)
