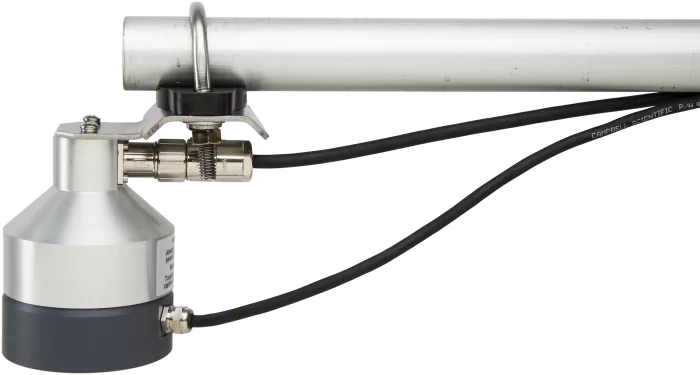

SR50AH-L加熱型音波距離傳感器非接觸式測量雪的深度美國CAMPBELL
概覽
SR50AH加熱音速距離傳感器為確定雪的深 度提供了一種非接觸式的方法。它通過發射超S波脈沖，然后測量脈沖發射和返回之間的時間來確定深 度。需要進行空氣溫度測量，以糾正空氣中聲速的變化。SR50AH包括一個集成的加熱器，可以防止冰和冰垢覆蓋在換能器上。
優勢與特點
為測量提供溫度校正的集成溫度傳感器
用于確定雪深的非接觸方法
集成的傳感器加熱器；堅固耐用，可用于冰雪環境
寬廣的工作溫度范圍
用戶可選擇的輸出選項
使用多種回聲處理算法，幫助確保測量的可靠性
與大多數Ca mpbell Scientific數據記錄器兼容
產品規格
測量時間 < 1.0 s
輸出選項 SDI-12 1.3版，RS-232，RS-485（通過配置內部跳線選擇輸出選項）
波特率1200至38400 bps（RS-232、RS-485模式）
電源要求 9至18伏直流（通常由數據記錄器的12伏直流電源供電）
測量范圍 0.5至10米（1.6至32.8英尺）
光束接受度～30°。
分辨率 0.25 mm (0.01 in.)
精度±1厘米（0.4英寸）或目標距離的0.4%（以Z大者為準）。需要外部溫度補償。
溫度精度
±0.2° (在0°到50°C)
±0.75° (在-45°到0°C)
操作溫度范圍 -45°至+50°C
合規性 符合CE標準
長度 10.1 cm (4.0 in.)
直徑 7.5 cm (3 in.)
4.57米（15英尺）的電纜重量為250克（8.2盎司）。
Z大電纜長度
-注意：如果電源低于11伏直流，電纜長度超過60米需要使用更粗的線徑。
SDI-12 60米（200英尺）
RS-232 60米（200英尺）
波特率≤9600 bps
RS-485 300米（984英尺）
加熱器
加熱器電阻75歐姆
額定工作電壓12伏（交流或直流）
使用適當調節的低噪音電源。高噪音電源將影響傳感器的操作。
Z大額定功率3瓦
Z大額定電壓15伏（交流或直流）
Z高工作溫度25°C
在溫度超過25°C時關閉加熱器電源。這可以防止損壞傳感器并減少耗電量。
