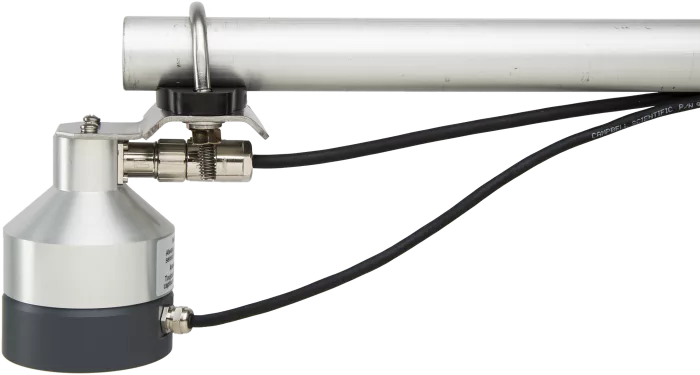

SR50ATH-L帶加熱器和溫度傳感器的音速距離傳感器美國CAMPBELL
概覽
SR50ATH是一種聲學距離傳感器，集成了外部溫度傳感器和加熱器。聲波傳感器通過發射超S波脈沖，然后測量脈沖發射和返回之間的時間來確定距離。溫度傳感器使SR50AT系列能夠輸出經溫度校正的數值（聲速隨溫度變化而變化）。集成的加熱器可以防止冰塊和冰渣覆蓋在傳感器上。
注：Ca mpbell Scientific推薦SR50AT-316SS-L型用于海洋環境。
優勢與特點
集成溫度傳感器，提供測量的溫度校正
測定雪深的非接觸方法
寬廣的工作溫度范圍
集成了傳感器加熱器；堅固耐用，可用于冰雪環境
用戶可選擇的輸出選項
使用多種回聲處理算法，幫助確保測量的可靠性
與大多數Ca mpbell Scientific數據記錄器兼容
產品規格
測量時間 < 1.0 s
輸出選項 SDI-12 1.3版，RS-232，RS-485（通過配置內部跳線選擇輸出選項）。
波特率1200至38400 bps（RS-232、RS-485模式）。
電源要求 9至18伏直流（通常由數據記錄器的12伏直流電源供電）
SDI-12模式下的靜態功耗 < 1.0 mA，不含加熱器
RS-232/RS-485模式下的靜態功耗
< 1.25 mA (≤ 9600 bps)，無加熱器
< 2.0 mA (> 9600 bps)，無加熱器
有功功率消耗 250 mA（無加熱器），典型值
測量范圍0.5至10米（1.6至32.8英尺）。
光束接受度 ~30°
分辨率 0.25 mm (0.01 in.)
精度±1厘米（0.4英寸）或目標距離的0.4%（以Z大者為準）。
操作溫度范圍 -45°到+50°C
溫度精度
±0.2°C (在0°到50°C)
±0.75°C (在-45°到0°C)
合規性 符合CE標準
直徑7.5 cm (3 in.)
長度 10.1 cm (4.0 in.)
重量375克（13.2盎司），不含電纜
電纜重量250克（8.2盎司），4.57米（15英尺）的電纜
加熱器
加熱器電阻75歐姆
標稱工作電壓 12 V（交流或直流） 使用適當?shù)牡驮胍綦娫?。有噪音的電源會影響傳感器的運行。
Z大額定功率 3 W
Z大額定電壓 15 V (ac 或 dc)
Z高工作溫度 25°C（當溫度高于25°C時，關閉加熱器電源。這可以防止對傳感器的損壞，并降低功耗）。
Z大電纜長度
-注意-如果電源下降到11Vdc以下，電纜長度超過60米需要使用更粗的線徑。
SDI-12 60 m (200 ft)
RS-232 60米（200英尺） 波特率≤9600 bps
RS-485 300 m (984 ft)
