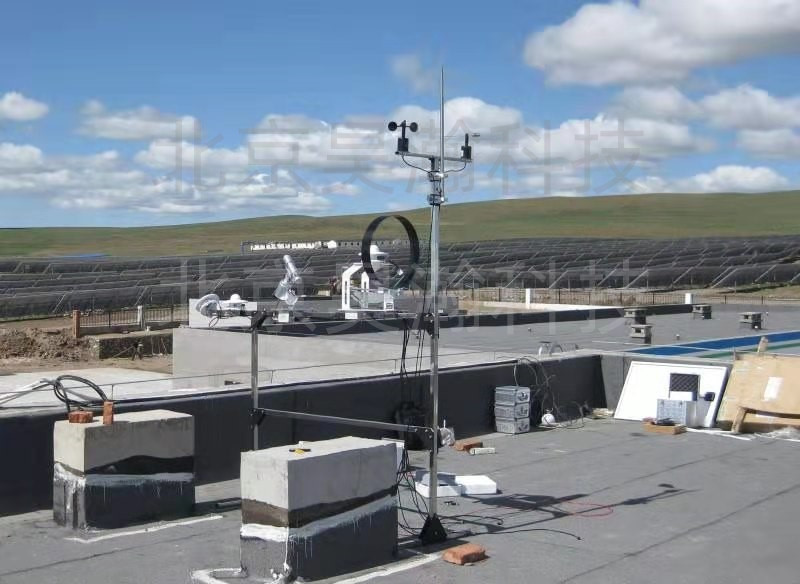

HGF1000光伏電站環境監測系統測光站太陽輻射監測站
一、產品概述：
? ?HGF1000光伏電站環境監測系統，是公司針對于《可再 生能源法》及《光伏并網電站太陽能資源評估規范》的測試標準要求，結合廣大太陽能光伏發電建設單位的實際需求，特別推出的測量與太陽能資源開發緊密相關的輻射和環境參數的系統產品。該系統不但可以對典型的太陽輻射要素（總輻射、直接輻射、散射輻射、反射輻射、日照時數等）進行了實時、可靠、高精度的測量，并且也可以對相關氣象要素（大氣溫度、相對濕度、風向、風速，氣壓、組件溫度等）進行選配測量，并且可根據特殊要求增加對組件開路電壓、短路電流等參數的檢測，這對于新能源單位對太陽輻射的研究開發、產品質量控制、安裝地點的優化選擇、投Z回報Z大化和不同天氣條件的太陽能輸出預測等，都有非常重要的作用。同時利用高精度、多參數的輻射測量還有利于研究地球的輻射平衡、氣候變化，從而可以校正太陽輻射在大氣中的傳輸理論、氣候變化和趨勢等研究，可廣泛適用于環保、氣象、農業、林業、水利、太陽能、風能、電力、建筑等科研領域。
二、傳感器參數：
? ? 1）總輻射表：水平表面上，在2π立體角內所接收到的太陽直接輻射和散射太陽輻射之和稱為總輻射（短波）?？傒椛涫禽椛溆^測Z基本的項目?？傒椛溆每傒椛浔恚ㄒ喾Q天空輻射表）測量。
01.測試范圍:0～2000W/m2
02.光譜范圍：280～3000nm?
03.靈敏度:7～14μV／w.m-2
04.響應時間: ≤30秒(99％)
05.顯示分辨率:1W
06.內阻:約350Ω?
07.穩定性:±2％
08.余弦響應:≤±2％(太陽高度角10時)
09.溫度特性:±2％(-20℃～+40℃)
10.非線性:±2％
11.重量:2.5kg
12.精度: <5%?
13.信號輸出:0～20mV或4-20MA電流信號
2）太陽能自動跟Z直接輻射儀
全自動跟Z太陽直接輻射儀由萬諾物聯自主研發生產，整機由全自動二維跟Z系統和直接輻射表兩部分組成，用于自動跟Z測量光譜范圍280nm-3000nm的太陽直接輻射量。全自動二維跟Z系統采用精Q的軌跡算法和先進的微機控制技術，可在一定的水平和垂直角度內Z由旋轉跟Z太陽，不受陰雨天氣影響，不需要人工操作干預，本產品是太陽直接輻射表（一維跟Z）的全新升級換代產品。配套使用的直接輻射表在全自動跟Z系統的配合下，可以精Z的測量太陽能輻射量，可廣泛應用于太陽能光伏發電站、太陽能熱利用、氣象環境、農業林業、建筑節能、新能源研究等科研單位和領域。
全自動跟Z太陽直接輻射儀由跟Z驅動器、精M電機、微處理器、底座臺架、電源適配器、直接輻射測光筒、太陽光跟Z傳感器等單元組成。全自動跟Z系統采用二維跟Z驅動方式，利用光平衡感應器和縱橫驅動微電子控制技術等自動跟Z技術，結合軌跡算法和光點效應自動調整，驅動跟Z系統實時追蹤太陽運轉，使直接輻射表光筒垂直于太陽光線照射角度，從而達到輻射感應面完全接收的效果。直接輻射測光筒由安裝底座、石英玻璃片、光欄、內筒、熱電堆感應面、干燥劑、信號輸出接口等組成。太陽光感應模塊是采用繞線電鍍式多結點熱電堆，其表面涂有低反射、高吸收率的3M黑色無光涂層。熱結點在感應面上，冷結點在機體內，在線性范圍內產生的溫差電勢與太陽直接輻射強度成正比，可輸出電壓或標準電流環信號，方便SOLAR-1太陽能輻射測量儀采集處理信號。直接輻射表在全自動跟Z系統的精Q追Z下，才可以準確測得太陽能直接輻射量。
01.測試范圍：0～2000W/m2
02.光譜范圍：280～3000nm
03.靈敏度：7～14μV／W．m-2?
04.響應時間：≤30秒(99％)
05.顯示分辨率：1W
06.內阻：約100Ω
07.跟Z精度：24小時小于±1°
08.穩定性：±1％
09.溫度特性：±1％(-20℃～+40℃)
10.重量：5kg
11.信號輸出：0～20mV或4-20MA標準電流信號
12.電源電壓：DC 12V±l5％ AC 220V±l0％
13.測試精度：±2％
3）散射輻射表：太陽輻射中把來自太陽直射部分遮蔽后測得為散射輻射或天空輻射。散射輻射表是短波輻射，需要用總輻射表+遮光裝置加以測量。
01.光譜范圍：280～3000nm
02.精度：<5%
03.靈敏度：7～14μV／w.m-2
04.響應時間：≤30秒(99％)?
05.顯示分辨率：1W
06.內阻：約350Ω?
07.穩定性：±2％
08.余弦響應：≤±2％(太陽高度角10°時)
09.溫度特性：±2％(-20℃～+40℃)
10.非線性：±2％
11.重量：2.5kg
12.測試范圍：0～2000W/m2
13.信號輸出：0～20mV或4-20MA標準電流信號；
? ??
4）溫度、風向、風速技術參數：
（4.1）風速傳感器：
范 圍:0～60米/秒；
精 度:±0.3米/秒；
顯示分辨率:0.1米/秒；
（4.2）風向傳感器：
范 圍：0～360度；
精 度：±3度；
顯示分辨率:1度；
（4.3）溫度傳感器:（蓄電池/電池板/環境溫度各1路）
范 圍:-50～100℃；
精 度:±0.2℃；
顯示分辨率:0.1℃；
結構：全密封結構，防潮，防水，粘貼電池表面；?
尺寸：20*40*4（mm）(長方形薄片)；
