HOBO U30-NRC便攜式自動氣象站
HOBO U30-NRC便攜式自動氣象站是一套完整的氣象監測系統，防水型設計，能夠滿足野外工作需要，經受惡劣氣象環境的考驗。它除了可使用交流電外，還可以利用系統配備的太陽能板，在不需外接電源的情況下獨L工作，其部署和使用都J為靈活、快捷、方便。特別適用于小氣候環境監測，可廣泛應用于科學研究所，氣象、農業、地質、環境等眾多專Y領域。HOBO U30-NRC便攜式自動氣象站擁有Z多15個通道，通過搭配不同類型的智能型傳感器，系統可對風速風向、大氣壓力、降水、葉面濕度、光和有 效輻射（PAR）、溫度、相對濕度、太陽輻射、土壤水分、光照強度等多種環境參數進行實時監測。它采用交流電（需選配AC-U30直流電源適配器）或太陽能板供電（3W、6W、12W，選配），后者能夠保證U30 在野外環境下長期穩定工作。
一、系統特點：
1、系統使用雙重防水和防振設計，確保系統可長期使用
2、即使在惡劣的環境條件下，系統也可很好的完成測量工作
3、系統采用智能型傳感器，無需復雜的接線、編程及標定等過程，即插即用
4、可接多個傳感器?？蓽y：空氣溫度，相對濕度，降雨量，大氣壓強，太陽總輻射，PAR，土壤含水量，葉片濕度，風向風速，脈沖輸入等參數
5、高速USB接口，系統設定和下載數據方便迅速
6、可采用太陽能或交流電源供電
7、防潮和防雷設計，安Q性更高
大范圍的進行測量
?天氣測量：4-20mA、氣壓、葉片濕度、光強度、PAR、脈沖輸入、降雨量、相對濕度、土壤濕度、溫度、輸入電壓、風速風向。
?能L－HVAC 測量：4-20mA、交流電流、交流電壓、空氣流速、二氧化碳、壓縮氣流、直流電流、直流電壓、壓差、表差、kw、kwh、脈沖輸入、相對濕度、溫度、揮發性有J化合物、水流量。
?說明:
正常操作范圍： -20°C對40°C (- 4°F對104°F)
延長的操作范圍： -40對60°C (- 40對140°F)
注： GS M無線模塊不會在-30°C(- 22°F)以下進行通信。
傳感器輸入： 5 個標準的; 擁有擴展到10個的選擇。
精小的傳感器兼容性：除了S－BPA,? S－TMA,? S－THA之外，其他的與大多數Onset 精小傳感器可進行兼容
數據通道： Z多15 個(有些傳感器使用超過一個的數據通道)
警鐘輸出：撤銷或搏動用戶定義的傳感器警鐘，能夠激H配置?？梢园凑胀ǔ４蜷_或通常閉合的情況進行配置，并且額定30 V和1安培的Z大值。
連接方式：通過USB微型B連接器進行全速的USB連接
尺寸： 17.8 H x 11.7 D x 19.3 W cm (7.0 H x 4 .6 D x 7.6 W英寸)
重量： 2 kg (4 lbs 10 oz)
?模擬傳感器接口說明：
輸入通道： 2個， 單端口
領域接線： 2或3線，通過了螺絲終端的可拆連接器， 16-24 AWG。
輸入范圍： 用戶配置： 0-20 mA DC， 0-20 VDC (適合于2.5， 5， 10V的傳感器)
Z小/Z大輸入電壓： 0/24 VDC
Z小/Z大輸入電流： 0/24 mA DC
Z小的電流阻抗： > 20 K?
J確度: 從50mV到FSV， FSR±0.25%
ADC分辨率12位
附：多要素氣象站配置組成：
數據采集器：15個數據通道，支持第三方傳感器
傳感器：多種智能傳感器可選
供電系統：太陽能或交流供電
支架及附件：2米或3米支架系列
操作軟件：系統設置，下載數據等
產品 參數 圖片

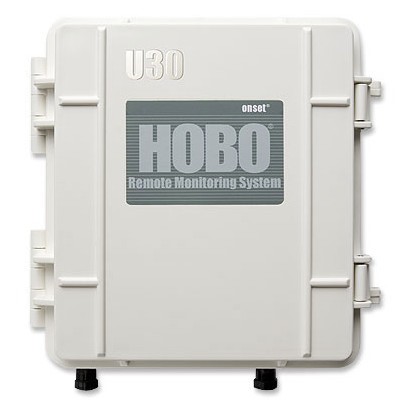

主機記錄儀 常規工作溫度：-20~+40℃
延長工作溫度：-40~+60℃
傳感器接口：標準5個，可擴展到10個
傳感器：兼容HOBO原廠智能傳感器
數據通道：Z大15個
警報輸出繼電器：1個繼電器觸點閉合能配置常規開啟，常規閉合或脈沖
本地通訊方式：USB通過mini-USB連接電腦。
數據存儲容量：512K非丟失性內存
存儲模式：數據存儲滿停止記錄或數據存儲滿覆蓋記錄
工作指示：7個工作指示燈
記錄間隔：1秒-18個小時，用戶可自己設定
電池類型：4V，4.5 Ahr和10Ahr可充電電池,典型情況下3~5年，主要根據使用環境情況
時間精度：D一個數據點0~2秒和±5秒/周(在25℃)
環境等級：防護外殼，防護等級NEMA6(必X正確的安裝)
空氣溫濕度傳感器(需要配防輻射罩)：
S-THB-M002
量程：溫度-40° 到 +75°C；相對濕度：0-100%
漂移：溫度每年<±0.1°C濕度每年±1%（濕度可返回廠商標定）
精度：溫度±0.7°（+25°C）；相對濕度：±3%?
反應時間：溫度8分鐘；濕度5分鐘
分辨率：溫度；0.4°C（+25°C）；RH：0.5%（+25°C）?
傳感器尺寸：1.6cm×8.9cm
占用通道：1個?
重量：60g(視不同的電纜長度)
電纜長度：可選2米、6米、17米
外 殼：不銹鋼
12位溫度傳感器
S-TMB-M002(2米)
S-TMB-M006(6米)
S-TMB-M017(17米)
量? ? ? ? 程：-40° 到 +100°C?
漂? ? ? ? 移：每年<±0.1°C
精? ? ? ? 度：<±0.2°（0-50°C）?
反應時間：<2.5分鐘
分 辨 率：<0.03°（0-50°C）
傳感器尺寸：7mm×38mm
占用通道：1個
重量大小：100g(視不同的電纜長度)
電纜長度：S-TMB-M002(2米)/S-TMB-M006(6米)/S-TMB-M017(17米)
傳感器外殼：不銹鋼
土壤水分傳感器
EC-5土壤水分傳感器
S-S MC-M005
測量范圍：在土壤中：0~0.550 m3/m3；擴展范圍：-0.401~2.574 m3/m3（全量程）
工作溫度：0~+50℃（可工作在-40~+70℃）
傳感器頻率：70MHz
精? ? ? ? 度：典型±0.031 m3/m3（±3%）（0~+50℃）；進行土壤特殊標定后±0.020 m3/m3（±2%）
分 辨 率：±0.0007 m3/m3（±0.07%）
感應體積：0.3升
占用通道：1個
電纜長度：5米
傳感器尺寸：89×15×1.5毫米
重? ? ? ? 量：180克
土壤水分傳感器
10HS土壤水分傳感器
S-S MD-M005
測量范圍：在土壤中：0~0.570 m3/m3
工作溫度：0~+50℃（可工作在-40~+70℃）
傳感器頻率：70MHz
精? ? ? ? 度：典型±0.033 m3/m3（±3%）（0~+50℃，礦物土Z大到10 dS/m）
分 辨 率：±0.0008 m3/m3（±0.07%）
感應體積：1升
傳感器頻率：70MHz
電纜長度：5米
占用通道：1個
傳感器尺寸：160×32×2毫米
重? ? ? ? 量：190克
雨量傳感器：
S-RGA-M002(單位英寸)
S-RGB-M002(單位毫米)
雨量原理：翻斗式，不銹鋼軸承
工作環境：0° 到 +50°C
分 辨 率：可選0.2mm
校準精度：±1.0%
量? ? ? ? 程：每小時10cm
校? ? ? ? 準：年度校準，需返回到工廠校準
外殼材質：鋁殼
尺? ? ? ? 寸：高22.8×直徑15.4cm；154mm篩孔
重? ? ? ? 量：1kg
電纜長度：2m
占用通道：1個
風向傳感器
S-WDA-M003
工作溫度： -40 ° C至+70 ° C
測量范圍：0至355度，5度死區
Z大風速：60米/秒（134英里每小時）
精? ? ? ? 度：± 5度
分 辨 率：1.4 degrees 1.4度
啟動閾值：1.0米/秒（2.2英里每小時）
測量的定義：風向的單位矢量組件記錄間隔時間累計每三秒鐘
?風速傳感器
S-WSA-M003
測量范圍：0到45m/s
操作溫度：-40° to 75°C
精 確 度：±1.1m/s
分 辨 率：0.38m/s
初始門限：1m/s
纜線長度：3m
尺? ? ? ? 寸：190 cm x 51 cm
重? ? ? ? 量： 300 g ?
?大氣壓傳感器
S-BPB-CM50
測量范圍：660? mb? to 1070? mb
溫度范圍：-40°? to? 70°C?
精 確 度：±3.0 mbar
分 辨 率：0.1 mbar
占用通道：1個
尺? ? ? ? 寸：6.4 cmdia m eter x 5.1 cm? height
重? ? ? ? 量：96gm ?
光合有 效輻射總輻射傳感器
S-LIA-M003
測量因素：在記錄時間間隔的水平上，從1秒開始用戶定義的抽樣時間間隔
測量范圍：0 to 2500 umol/m2/sec, 波長400 to 700 nm
溫度范圍：-40° to 75°C
精 確 度：±5 umol/m2/sec or ± 5%
分 辨 率：2.5 umol/m2/sec
尺寸大?。?.1 cm height x 3.2.4 cm dia meter
重量大小：120克
纜線長度：3米 ?
太陽總輻射傳感器
S-LIB-M003
測量因素：在記錄時間間隔的水平上，從1秒開始用戶定義的抽樣時間間隔
測量范圍：0 to 1280 W/m2
溫度范圍：-40° to 75°C
精 確 度：±10 W/m2 or ±5%
分 辨 率：1.25 W/m2
尺寸大小：4.1 cm high x 3.2 cm dia meter
重量大?。?20克
纜線長度：3米
光譜范圍：300到1100nm
余弦響應：垂直，±5%, 0° to 70°; ±10%, 70° to 80° ?
?二氧化碳傳感器
Telaire 7001
傳感器類型：雙光束紅外吸收
樣品方式：擴散方式或流動進入方式
顯? ? 示：溫度和CO2濃度同時顯示
CO2 量程：0-10000ppm
靈 敏 度：1ppm
準 確 度：≤±5%讀數(≤±2%F．S)
重 現 性：20 ppm
年度漂移：20 ppm
上升時間：60秒
反應時間：60秒
操作條件：0-50°C和0-95oC%RH
儲存條件：-40-60°C
標定間隔：1年
溫度讀數：0-50°C
分 辨 率：0.1°C
顯示方式：°F和°C
輸 出：CO2：0-4V（0-4000mv）1mv/ppm
溫? ? 度：0-4V（0-40oC）
輸出阻抗：100歐姆
電 源：4節５號堿性電池供電，可連續使用80小時
外接電源：6V A V/DC轉換器（選配）
電源參數：100mA峰值，20m A平均值電流，6V輸出電壓
重 量：297克 ?
?葉片濕度傳感器
S-LWA-M003
測量范圍：0到100％的相對濕度
操作范圍：-40°C to 70°C
可代替性：± 5%
分 辨 率：0.59％
穩 定 性：< ± 5%每年
纜線長度：3m
管? ? ? ? 長：12.2 cm length x 1.8 cm dia m eter
傳感器外殼：4.7 cm x 5.1 cm
占用通道：1個
重量大小：傳感器127 g ，托架配備 290 g ?
?太陽能板
SOLAR-1.2W(1.2W)
SOLAR-3W(3W)
SOLAR-6W(6W)
供電大小：SOLAR-1.2W(1.2W)/ SOLAR-3W(3W)/ SOLAR-6W(6W) 提供3種規格可選
用? ? ? ? 途：用于給U30數據采集器內置的可充電電池進行充電
體積大?。?5.2*11.7cm? /14.2*24.1cm/ 24.1*24.1cm
重量大?。?.49克/ 0.79克/ 1.03克 ?
傳感器延長線
S-EXT-M002(2米)
S-EXT-M005(5米)
S-EXT-M010(10米)
S-EXT-M025(25米)
長度大?。?米，5米，10米，25米可選
用? ? 途：用于延長傳感器的電纜 ?
三角支架套裝
M-TPA-KIT(3米)
M-TPB-KIT(2米) 用? ? 途：用于安裝數據采集器和傳感器等部件。
套件包含：三腳支架、接地銅桿、鋼鎖纜線、1/2"打樁附件、桅桿水平儀。 ?
手持數據收集器
U-DT-2
用? ? ? ? 途：用于將記錄儀或數據采集器中的數據下載到手持數據下載器中，手持數據下載器中可以存儲多個記錄儀或數據采集器中的數據，存儲的數據可以下載到電腦中。?
適用儀器：U30系列數據采集器、H21系列數據采集器和HOBO FlexSm a rt數據采集器（H22）
工作溫度：0~+50℃
存儲溫度：-10~+50℃
時間精度：在25℃時±1分鐘/月
下Z速度：4MB下載到電腦中約3~5分鐘
內存容量：4MB（其中64KB用于存放下載器信息），可以存放7個512K容量數據采集器。
主 電 池：2節AA堿性電池
時鐘電池：1節CR1225鋰電池（3V）
主電池電量：1年或約50次存儲滿容量操作
時鐘電池電量：典型10年
重? ? ? ? 量：153克
尺? ? ? ? 寸：11.0×6.9×2.7厘米
外殼材質：ABS外殼帶聚氨脂橡膠把手，聚碳酸酯標簽 ?
?HOBOware PROJ裝版軟件
BHW-PRO-CD
?用? ? ? ?途：用于對數據采集器進行啟動、設置和數據下載等。
軟件語言：英文
操作系統：windows 7、windows XP或Windows Vista
運行程序需要：Sun Java Runtime Environment (JRE) 1.6
電腦顯示屏要求：1024×768分辨率，256色
電腦處理器：優于1.8GHz單核 CPU
內存大?。簝?yōu)于1.5GB
磁盤空間：優于256MB
套裝包含：軟件光盤1張、軟件說明書1本、USB數據線1根 ?
