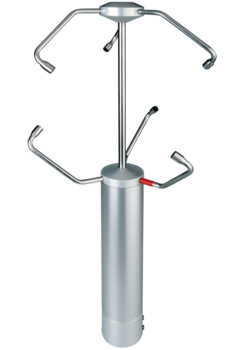

超 聲 波風速風向儀3D低溫嚴寒型德國 thiesclim a
訂貨號：4.383x.4x.x xx
超過70個不同的測量值可用，其中包括：
?X軸、Y軸、Z軸方向的風速
?風速方位角
?風向傾角
?風向傾角
?聲學虛擬溫度?
?X軸、Y軸、Z軸風速的標準偏差
?標量風速的標準偏差
?風向的標準偏差
?聲學虛擬溫度的標準偏差
?統計功能，如方差、協方差、湍流強度
?符合WMO標準的陣風X/Y/Z風速
?符合WMO標準的陣風（傾角）風向
該儀器特別適用于以下領域
?氣象學
?氣候?qū)W
?交通技術、航K和航海
?室內氣流測量
?高山應用
超 聲 波測量原理相對傳統的機械式風速風向儀可以實現對快速變化物理量的無慣性測量，能夠達到精度和準確度。特別適于對陣風值和峰值的測量。
技術參數
訂貨號：4.383x.4x.x xx
? 風速
測量范圍 0 - 85 m/s
分辨率 0.1 m/s (標準)
0.01 m/s (自定義)
精度 ±(0,1 m/s +1 % ) rms ( 0 - 35 m/s )
±2 % rms ( 35 - 65 m/s )
±3 % rms ( 65 - 85 m/s )
風向
? 測量范圍 0 - 360 ° / 540 ° / 720 °
? 分辨率 1 ° (標準)
< 1 ° (自定義)
? 精度 ±1 ° ( 1 - 35 m/s )
±2 ° ( 35 - 65 m/s )
±4 ° ( 65 - 85 m/s )
? 虛擬溫度
? 測量范圍 -50 - +80 °C
? 分辨率 0.1 K
? 精度 ±0.5 K
? 數字?jǐn)?shù)據輸出
? 接口 RS485 / RS422
? 波特率 1200 - 921600 Bd
? 數據值 瞬時值，平均值，標準誤差
? 輸出速度 1/10 ms 至
1/60 s
? 狀態信號 加熱，測量段失靈，測量段溫度
? 模擬數據輸出
? 測量值 WG - 矢量 VxVyVz
WG - 方位角，WR - 方位角，WG 傾角
? 風速 0 - 20 mA
4 - 20 mA
0 - 10 V
2 - 10 V
? 電流輸出 Z大 400 Ω
? 風向 0 - 20 mA
4 - 20 mA
0 - 10 V
2 - 10 V
? 電壓輸出 Z小 4000 Ω
? 分辨率 16 比特
? 模擬數據輸出（選用）
? 信道數量 3 x 0 - 10 V
? 分辨率 16 比特
? 工作電壓
? 電子系統 8 - 78 V DC 或
12 - 55 V AC / 2.5 W
? 加熱 48 V AC/DC，360 W
? 加熱
? 加熱組件 傳感器臂
超 聲? 波換能器
筒身
? 概況
? 總線模式 Z多 98 個傳感器
? 接電 8 針插頭
? 安裝 1.5`` 風桿
? 外殼 不銹鋼 (V4A) AiSi316Ti
? 防護等級 IP 67
? 尺寸 600 mm x 300 mm
? 重量 3.4 千克
規格型號
4.383x.4x.xx x 包括以下子型號：
? 型號 4.3830.40.300
數字?jǐn)?shù)據輸出
波特率 9600 Bd
雙工模式 全雙工
數據報文 無自行輸出
型號 4.3830.40.340
? 波特率 9600 Bd
? 雙工模式 全雙工
? 數據報文 VDT 報文（報文 2）
? 輸出速度 10/1 s
? 型號 4.3830.41.310
? 波特率 9600 Bd
? 雙工模式 半雙工
? 數據報文 無自行輸出
? 模擬數據輸出
? 類型 3 x 0 - 20 mA
