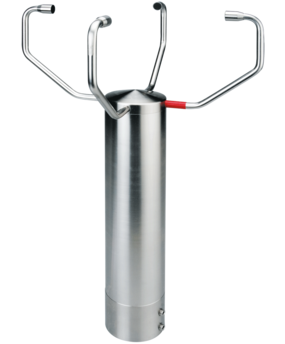

超 聲 波風速風向儀2D德國 thiesclim a
訂貨號：4.382x.0x.x xx
超過35個不同的測量值可用，其中包括：
?正交矢量風速（X軸分量和Y軸分量）?
?標量風速
?風向
?聲學虛擬溫度
?正交測量段（X軸分量和Y軸分量）的聲學虛擬溫度?
?矢量風速（X軸分量和Y軸分量） 的標準偏差
?標量風速的標準偏差
?風向的標準偏差
?聲學虛擬溫度的標準偏差
?符合WMO標準的陣風風速
?符合WMO標準的陣風風向
該儀器特別適用于以下領域
?氣象學
?氣候學
?可再 生能源、風力發電設備
?交通技術、航 空和航海
?有害物質擴散監測
?大風警報裝置、高層建筑和樓宇安 全保障
?室內氣流測量
?高山應用
?用作聲學溫度計
超 聲 波測量原理相對傳統的機械式風速風向儀可以實現對快速變化物理量的無慣性測量，能夠達到精度和準確度。特別適于對陣風值和峰值的測量。
測量值可以數字和/或模擬輸出。
數據可以作為瞬時值或滑動平均值（時間窗口可調）進行串行或模擬輸出。
傳感器臂如有必要時在危急環境溫度下會自動加熱，從而將冰凍造成功能故障的可能性降到Z低。
型號 4.3820.3x.x x x 采用輔助超 聲 波換能器加熱功能，特別適于頻繁出現冰凍的地區使用。
技術參數
訂貨號：4.382x.0x.x x x
? ? 風速
測量范圍 0 - 85 m/s
分辨率 0.1 m/s (標準)
0.01 m/s (自定義)
精度 ±0.1 m/s rms ( < 5 m/s )
±2 % rms ( 5 - 85 m/s )
風向
? 測量范圍 0 - 360 °
? 分辨率 1 °
1 ° (標準)
< 1 ° (自定義)
? 精度 ±1 ° @ WG 1 ... 60 m/s
±2 ° @ WG 60 ... 85 m/s
? 虛擬溫度
? 測量范圍 -50 - +80 °C
? 分辨率 0.1 K
? 精度 ±0.5 K @ WG < 35 m/s
? 數字數據輸出
? 接口 RS485 / RS422
? 波特率 1200 - 921600 Bd
? 數據值 瞬時值，平均值，標準誤差
? 輸出速度 1/10 ms 至
1/60 s
? 狀態信號 加熱，測量段失靈，測量段溫度
? 模擬數據輸出
? 風速 0 - 20 mA
4 - 20 mA
0 - 10 V
2 - 10 V
? 電流輸出 Z大 400 Ω
? 風向 0 - 20 mA
4 - 20 mA
0 - 10 V
2 - 10 V
? 電壓輸出 Z小 4000 Ω
? 分辨率 16 比特
? 模擬數據輸出（選用）
? 信道數量 3
? 分辨率 16 比特
? 工作電壓
? 電子系統 8 - 60 V DC 或
12 - 42 V AC / 2.5 W
? 加熱 24 V AC/DC，80 W
? 加熱
? 加熱組件 傳感器臂
? 概況
? 總線模式 Z多 98 個傳感器
? 接電 8 針插頭
? 安裝 1.5`` 風桿
? 外殼 不銹鋼 (V4A) AiSi316Ti
? 防護等級 IP 67
? 尺寸 ? 424 mm x ? 287 mm
? 重量 2.5 千克
? 規格型號
4.382x.0x.x x x 包括以下子型號：
? ? 型號 4.3820.00.300
數字數據輸出
波特率 9600 Bd
雙工模式 全雙工
數據報文 無自行輸出
型號 4.3820.00.340
? 波特率 9600 Bd
? 雙工模式 全雙工
? 數據報文 VDT 報文（報文 2）
? 輸出速度 10/1 s
? 型號 4.3820.01.300
? 波特率 9600 Bd
? 雙工模式 半雙工
? 數據報文 無自行輸出
? 模擬數據輸出
? 類型 3 x 0 - 20 mA
? 型號 4.3820.02.300
? 數字數據輸出
? 波特率 9600 Bd
? 雙工模式 全雙工
? 數據報文 無自行輸出
? 模擬數據輸出
? 類型 3 x 0 - 10 V
