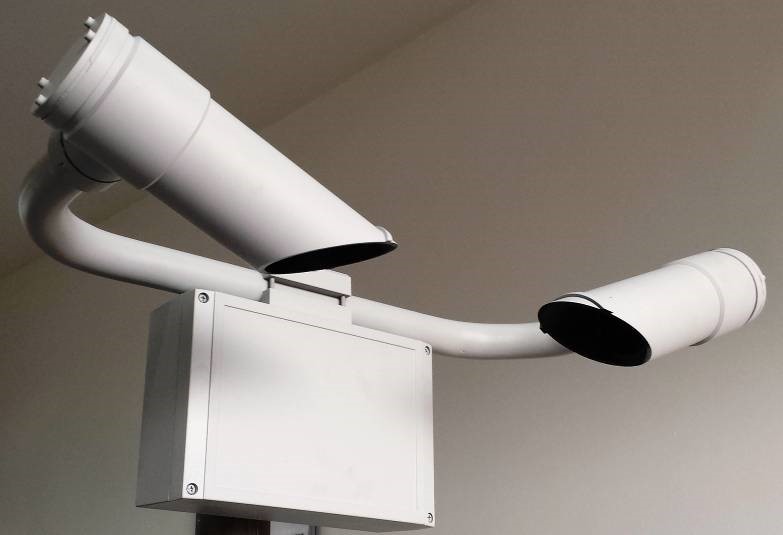

H10000 能見度傳感器
1 儀器概述
能見度儀提供與氣象能見度相關的測量，傳感器是基于氣溶膠前散射原理而設計的，是繼透射式能見度儀發展起來的新一代氣象能見度監測設備。傳感器可廣泛用于氣象臺站、遠程自動氣象站以及機場、高速公路、航道、大型艦船等交通運輸部門。
能見度儀由光發射器、光接S器及微處理控Z器等主要部件組成。發射器發射紅外脈沖光，接S器同時檢測大氣中氣溶膠粒子前向散射的脈沖光強度，所有測量信息由微處理控Z器搜集并通過專門的數學模型算法轉化為氣象光學視程Meteorological Optical Range（MOR）。
能見度儀需要一個12DC的電源和一個三線RS－232/RS-485通訊線纜。儀器將氣象能見度數值和狀態信息通過通訊接口發送到監控中X的上位機。
能見度儀提供多組內置命令用于配置系統參數和控制系統多種功能。在組裝和維護過程中，需要一個顯示終端來檢查系統參數，并可能用來更改參數值。
2 結構組成
2.1 能見度儀由以下各部分組成
a）發射器?????????
b）接S器
c）微處理控Z器/接線盒?
3 典型技術指標
3.1 機械指標
尺寸（長x寬x高）：610mm x 230mm x 300mm
重量： 小于10kg
安裝： 安裝在已架設好的圓形立柱上
材料： 陽J化處理硬質鋁，外表面加噴漆保護
3.2 電力指標
電源： 交流110VAC/220VAC ±20%或直流12VDC
功率： 小于5W，典型值4W
3.3 光學指標
散射角覆蓋：39o—51 o 前散射
峰值波長： 870nm
帶??? 寬：?? 100nm
光譜響應度： Z大響應在870nm，0.65 A/W
3.4 測量指標
測量范圍： 5m—10km（可擴展到50Km
測量精度： ≤2km ，誤差±2%
2Km—10km，誤差±5%
10Km—50km，誤差±15%
??? 儀器一致性：≤±4%
??? 更新間隔： 15秒
線性動態量程： 3000：1
3.5? 可靠性與維護周期
平均無故障工作時間（MTBF）：大于18000小時
清潔光學鏡頭：3個月，或視使用環境而定
4 環境適應性
工作環境溫度： －40—+60℃
工作相對濕度： 0—100%
