通用型光纖光譜儀

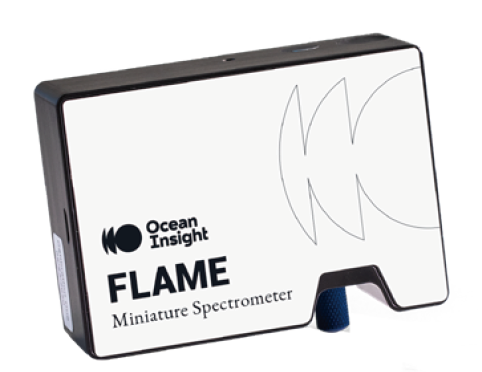

Fl a m e 系列
Fl a m e 系列光纖光譜儀繼承了上一代USB 系列小巧堅固的外殼，大幅改進了內部設計，并集成了自動化生產工藝，提高儀器間的一致性。小巧靈活、配置靈活、便于集成。
產品參數
Fla m e-T
光譜儀設計對稱交叉Czerny-Turner
焦距42 mm input;68mm output
光學分辨率0.19-9.56 nm(FWHM) 依配置定
光譜范圍190-1020nm
信噪比300：1（滿信號）
暗噪音50 RMS counts
動態范圍1300:1(single acquisition) 8.5 x 10^7 (system)
熱穩定性0.02 nm/℃ @650 nm range,0.06 pixels/℃
積分時間3.8 ms-10s
雜散光<0.05%@600 nm; <0.10%@435 nm
校準線性度>99%
A/D 轉換16 位
功耗250 mA@5V DC
供電4.75-5.25V
輸入/ 輸出8 個用戶可編程GPIO 口
觸發模式4 種
頻閃功能Yes
門控延遲Yes
通訊/ 連接USB, high density 40 pin JAE DD4 connector
檢C器Toshiba TCD1304AP Liner silicon CCD
像素3648
像素大小8 μm×200 μm
像素阱深~100,000 electrons
光纖接口S MA905
光柵1，2，3，4，5，6，7，8，9，10，11，
12，13，14，31
狹縫標配25 μm 可更換狹縫 (Slit: 5-200 μm)
尺寸88.9 mm×63.5 mm×31.9 mm（34.4 mm 含腳墊）
重量265 g
濾光片
OF1-BG28,OF1-WG305,OF1-U325C,OF1-GG375,
OF1-GG395,OF1-CGA420,OF1-GG475,OF1-OG515,
OF1-OG550,OF1-OG590,OF1-RG830,
OF1-CGA1000,OF1-CGA760,OF1-CGA780,
OF1-CGA830,OF1-CGA475
準直和聚焦鏡Al or SAG+(Ag)
