HWS1自動氣象站標準氣象站氣象監測系統

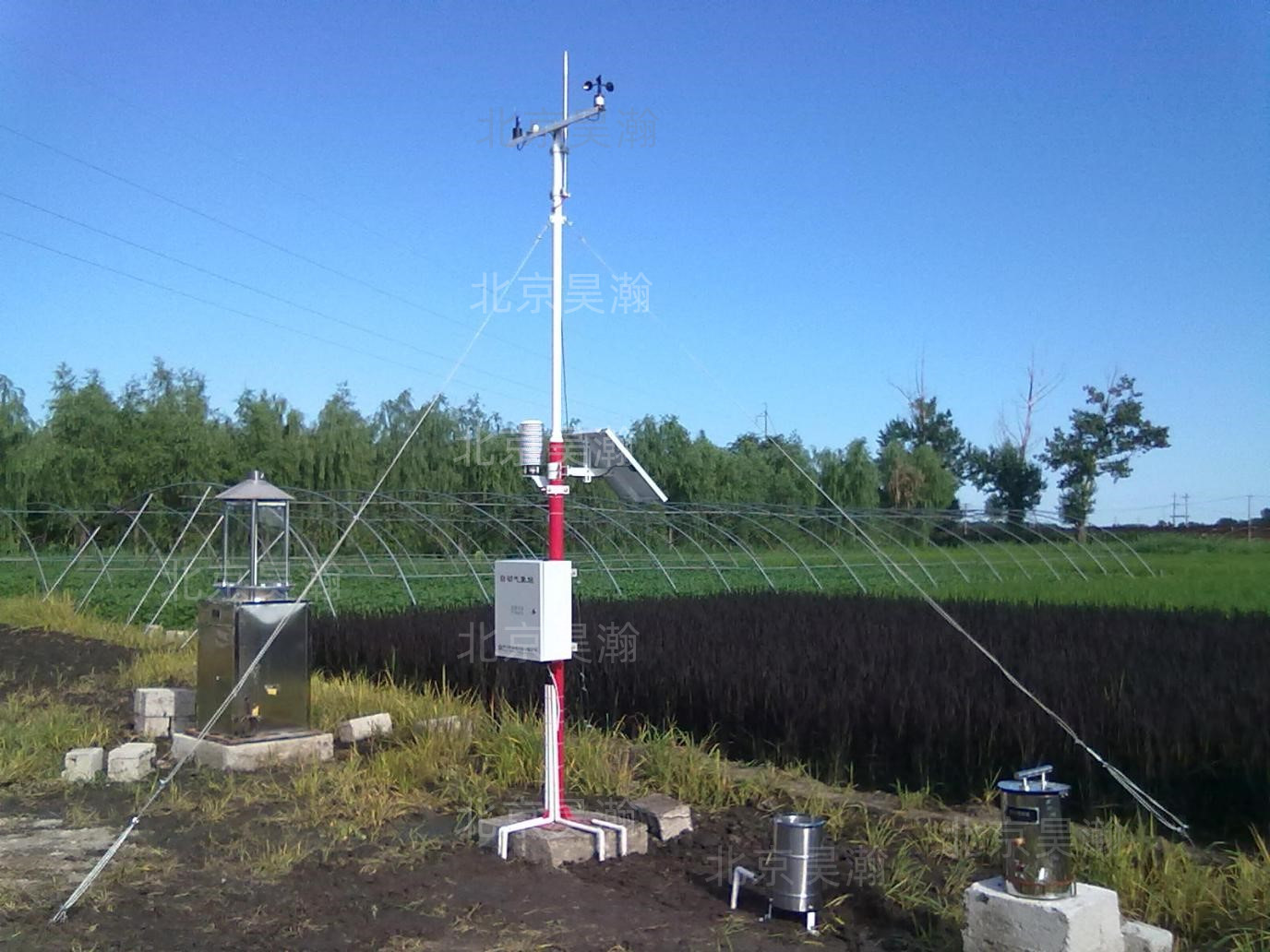

標準氣象站由氣象傳感器、觸控式氣象數據采集儀、電源系統、野外防護箱和支架等部分構成，用于對風向、風速、雨量、氣溫、相對濕度、氣壓、能見度、太陽輻射等氣象要素進行現場監測。具有GPRS無線通訊功能，將氣象數據傳輸?shù)椒?wù)器機氣象數據庫中，用于統計分析和處理。產品廣泛應用于氣象、環保、機場、高速公路、港口、軍事、科學研究等領域。
系統特點
采用高精度氣象傳感器，氣象傳感器類型可根據需要選配。
電源系統:風光互補供電系統、交流220V、直流5V、12V、太陽能等,可根據用戶需要選配。
可靠運行于各種惡劣的野外環境，低功耗、高穩定性、高精度、可無人值守。
完善的防雷擊、抗干擾等保護措施。
硬件和軟件均采用模塊組合式設計，可靈活組合使用。
通訊方式可根據需要選配。
1、功能
可實時監測風速、風向、雨量、溫度、濕度、氣壓、能見度、路面狀況等多種氣象參數
微電腦氣象數據采集儀具有氣象數據采集、實時時鐘、定時存儲、參數設定、參數和氣象歷史數據掉電保護等功能
觸控液晶鍵盤人機界面，人機界面友好。
標準RS232/485通訊功能，支持MODBUS通訊協議，可以通過有線和移動無線GPRS通訊方式與氣象計算機組成氣象監測系統。
電源系統有市電、直流和太陽能系統多種方式。
采用支架和野外防護箱，外形美觀、耐腐蝕、抗干擾。
2、基本配置
采 集 儀：氣象數據采集儀
傳 感 器：風速、風向、空氣溫度、空氣濕度、雨量、氣壓、土壤溫濕度鹽分、土壤熱通量、太陽總輻射表、太陽紫外輻射表、光合有效輻射表、日照時數傳感器、光照度傳感器、非接觸紅外溫度傳感器等（可根據用戶需求配置）
通訊方式：RS232、RS485、GPRS無線通訊（4G）
供電系統：DC 12～36V、AC 220V、太陽能電池
安裝部分（選配）：野外防護箱、支架、各種適配線纜
3、氣象傳感器參數介紹
名稱 | 參數 |
空氣溫度傳感器 | 一體式結構設計，大氣溫度：范圍-40～80℃，精度±0.2℃，分辨率 0.1℃；信號輸出方式：RS485；工作電壓：9-36V；響應時間：<1s；測量穩定時間：1s；工作溫度范圍：-50℃～80℃。 |
空氣濕度傳感器 | 一體式結構設計，測量范圍0～100%RH，測量精度±3%，分辨率 0.1%信號輸出方式：RS485；工作電壓：9-36V；響應時間：<1s；測量穩定時間：1s；工作溫度范圍：-50℃～80℃。 |
風速傳感器 | 供電電壓：DC12V；信號輸出方式：RS485信號；傳感器樣式：三杯式；啟動風速：不大于0.3m/s；分辨率：0.05m/s；測量范圍：0～60m/s；系統誤差：≤±0.3m/s；傳輸距離：大于1000m； |
風向傳感器 | 供電電壓：DC12V；信號輸出方式：RS485信號；傳感器樣式：尾翼式；啟動風速：≤0.5m /s；分辨率：3°；測量范圍：0～360°；系統誤差：≤±3°；傳輸距離：大于1000m； |
大氣壓力傳感器 | 測量參數：大氣壓力；單位：hpa；測量范圍：300～1100hpa（即30～110Kpa）；工作環境：-50～80℃；測量精度：±0.3hpa ? ；供電：5V～12V；輸出信號：0～2.0V或0～5.0V RS485；穩定時間：通電后1秒；響應時間：<1秒；外觀：防護殼體；電纜長度：標準為1.5m；防水等級：≥IP55。 |
雨量傳感器 | 測量范圍：0～4mm/min（可在<8mm/min條件下正常工作）；測量誤差：±0.4mm（≤10mm），±4%（＞10mm）（測試雨強2mm/min）；分辨率：0.1mm；工作環境：-10～80℃；相對濕度：<95%(40℃)；承水口徑：φ200mm + 0.6mm外刃口角度45度。 |
