概覽

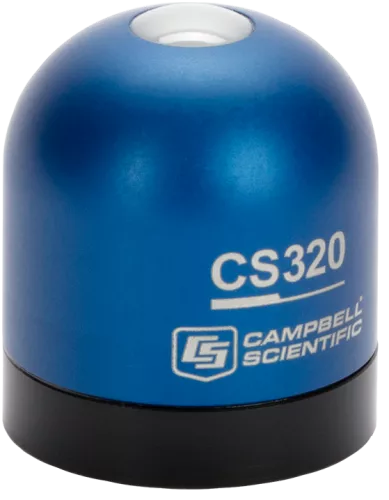

CAMPBELL CS320 是一款數字熱電堆日射儀，可測量短波輻射，并通過簡單的 SDI-12 協議與數據記錄儀進行通信。這種傳感器設計消除了可能對數據質量產生不利影響的測量誤差和編程誤差。
這種日射強度計旨在顯著改善全球太陽輻射測量（即使在多云條件下），而不會增加大量成本。CS320 適用于從環境研究到農業再到大型中尺度天氣網絡（介子）的各種應用。
CS320 采用陽極氧化鋁主體和 IP68 防護等級 316 不銹鋼 M8 連接器（船用級）制造。CS320 傳感器可加熱（在用戶控制下可開/關切換），并允許在不斷變化的環境條件下連續運行。日射強度計的校準數據存儲在傳感器上。
優勢與特點
熱電堆傳感器消除了與硅電池熱能計相關的光譜誤差
成本遠低于其他熱電堆傳感器
板載傳感器自動檢測 CS320 是否處于安裝、診斷和遠程故障排除的水平
專為長期穩定性和部署而設計
圓頂形傳感器頭允許露水和雨水徑流
內部加熱器可減少露水、霜凍、雨雪和雪造成的誤差
SDI-12 數字輸出
可從傳感器頭上拆卸的防水連接器，便于快速、輕松地進行維修
存儲在傳感器上的校準數據
產品規格
傳感器：安裝在鋁制外殼中的熱電堆探測器、丙烯酸擴散器、加熱器和信號處理電路
測量說明：測量短波輻射
ISO標準分類: ：CLASS C(二級標準)
校準不確定度：± 2.6%
測量范圍：0 至 2000 W/m2（凈短波輻照度）
測量重復性：< 1%
長期漂移：< 2% （每年）
非線性：< 1%
靈敏度：0.057 mV/W/m2
探測器類型：黑體熱電堆
SDI-12 響應時間：2S
視角：180°
光譜范圍：385 至 2105 nm（50%）
定向（余弦）響應：< ±20 瓦/米2（在80°太陽天頂處）
溫度響應：< 5%（從 -15° 到 +45°C）
輸出：SDI-12（版本 1.4）1200 bps
零點偏移 A：8 瓦/米2
零點偏移 B：< 5 瓦/米2
工作溫度范圍：-50° 至 +60°C
操作環境：0 至 100% 相對濕度
加熱器：0.2 瓦
加熱器功率要求：25 mA 電流消耗（12 Vdc 時）
輸入電壓要求：6 至 24 V 直流
電流消耗：
5 毫安（測量）
3 毫安（待機）
每日總計的不確定性：< 5%
云引起的錯誤：±2 %
IP等級：IP66/68
工廠校準：可追溯到二級標準黑體熱電堆高溫計，可追溯到瑞士達沃斯的世界輻射參考。
直徑：3.43 厘米（1.35 英寸）
高度：3.96 厘米（1.56 英寸）
重量：~65 克（2.3 盎司）
