便攜式多通道溫度太陽輻射環境測試系統
針對各界用戶對于測試儀器的功能多元化、小型化、便攜化日益增加的使用需求，針對不同需求的用戶，設計了兩種便攜方案，Z多可集成40個不同要素的監測通道，有X的提高了用戶的監測效率。
一、儀器特點：
1、小型化

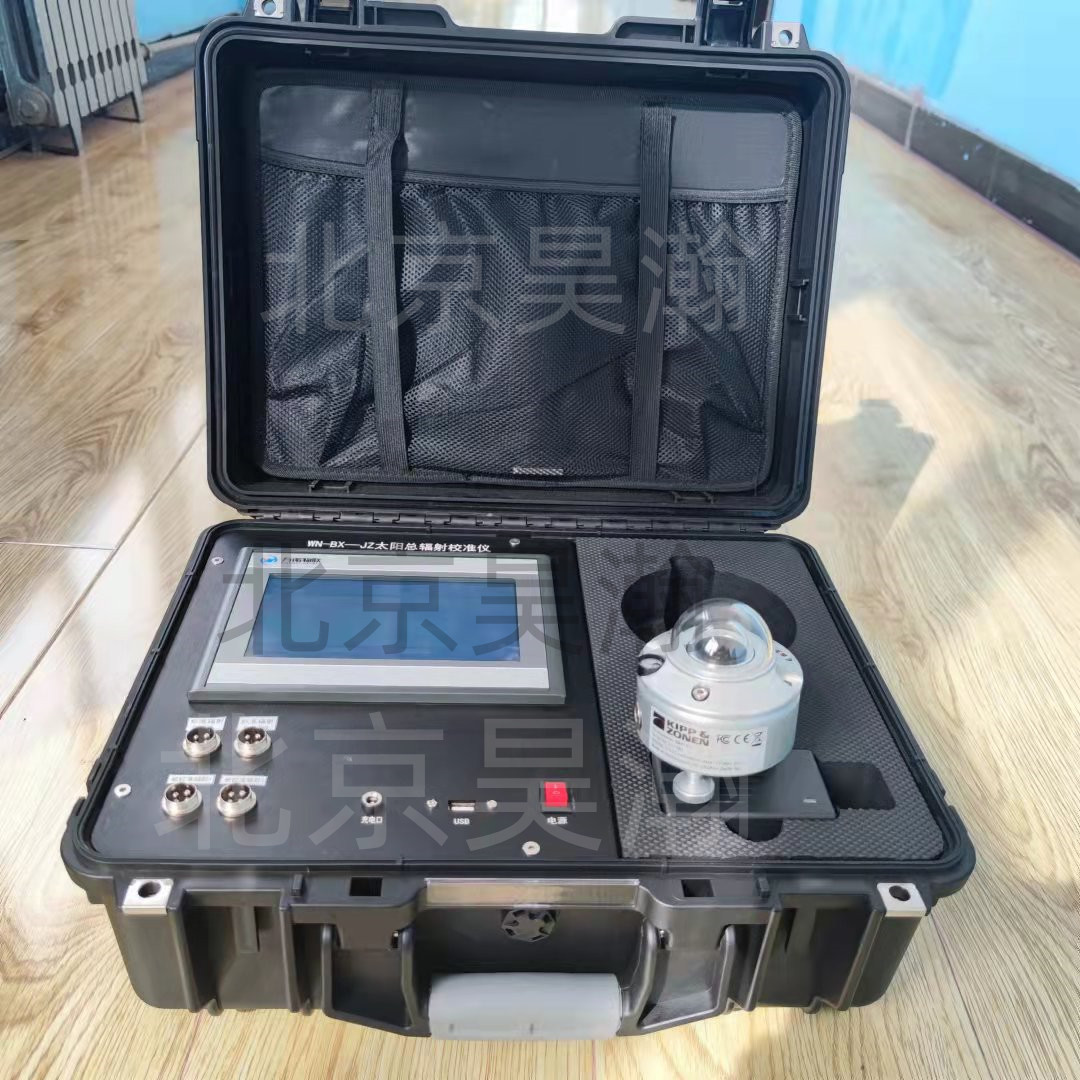

兩種方案設計的設備分別為，戶外防腐型及輕巧便攜型（可短期戶外監測）.戶外防腐型采用316不銹鋼保護箱，外表面靜電噴涂。可用便攜箱攜帶至戶外，長期監測。輕型便攜式采用G強度PP合金塑料手提箱作為載體，采集傳輸系統集成一體，整機重量不超過5KG?？杀晨商幔捎糜谕涤诓煌貐^(qū)的監測實驗。? ??
2、高度集成化
兩種結構測試系統皆可集成多路PT100溫度、熱流、濕度、太陽輻射等要素的監測，無需上位機軟件，數據可自動保存至隨機U盤中，可隨時導出EXCEL報表。報表格式以時間為縱軸，監測要素為橫軸，一目了然。
3、人機界面友好
兩種結構測試系統皆選用7寸觸控屏幕為互動載體，不需PAD或筆記本電腦二次通訊。實時完成各項參數的查看及設置。
4、高性能處理? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?輕巧便攜型
設備采用多核架構:搭載Cortex4核處理器，1G主頻，分核運行更快速。分辨率Z高1920*1080，F(xiàn)ULL HD,畫面細節更清晰。內置4GB高存儲芯片，可擴展外接U盤，可做到數據無X量存儲。寬屏顯示:15.6″液晶屏使用寬屏幕，黃金比例，視覺感受更舒服。從打開開關到進入畫面僅需4S，體驗更快啟動速度。驅動采集支持分核運行，同步執行，預算速度大幅提升。支持實時數據、歷史數據、曲線顯示? 顯示流暢，畫面無感切換?？芍С职儆喾N語言種類，自主設置。
屏幕顯示顏色為65535真彩，在戶外強光下不影響觀測。采用電阻式觸控屏幕，人機互動更友好。
二、產品參數
1、主機參數：
通道數：基礎型：1-14個
? ? ? ? 擴展型：14-40個
輸入電壓:24±20%V DC
重量：防腐型：9.8kg
? ? ? 便攜型：4.7kg
處理器：A8,1GHZ
存儲溫度：-10℃-60℃
工作溫度：0℃-50℃? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
工作濕度：5%-90%? ? ? ? ? ? ? ? ? ? ? ? ?
以外網接口：可擴展，10/100M自適應
通訊接口：RS232/RS485
防護等級:IP65
2、傳感器參數
A、高精度溫度傳感器
測量范圍：-50-150℃
測量精度：±0.1℃
分辨率：0.01℃
B、太陽輻射傳感器
光譜波長： 300~3000nm?
熱輻射偏移：（200W/m2） <15W/㎡2?
溫度偏移：（5K/h） <5W/㎡? ? ? ? ? ? ? ? ? ? ??
方向誤差：（在80o，1000W/㎡時） <20W/㎡
溫度響應：<5%（-10℃~40℃） <4%?
非穩定性：（年變化） <1%?
非線形誤差：（100~1000W/㎡） <1.5%??
傾斜誤差：（0~90°,1000W/㎡） <3%?
水平泡精度：<0.2° °
響應時間：（63%） <6s?
響應時間：（95%） <18s?
Z大輻射強度： 2000W/㎡
靈敏度： 7~14μV/W/㎡
阻抗： 20~200Ω??
光譜選擇性：（350~1500nm） <3%?
工作環境 -40℃~80℃，0~100%RH? ? ? ? ? ? ? ? ?
防護等級 IP67?
