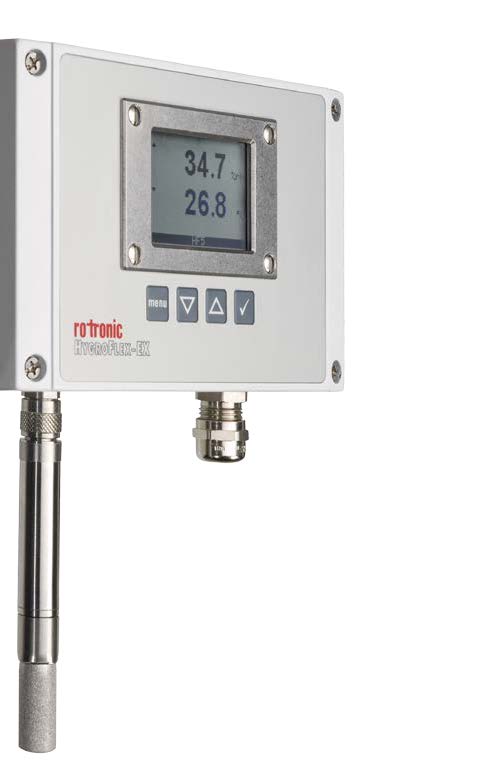

HF520-EX防爆溫濕度變送器
測量相對濕度和溫度， 輸出露D和其他濕度學計算參數
? 可在有爆Z危險區域安全運行
? 本安型傳感器
? 可互換的不銹傳感器
? 堅固的鋁外殼
HygroFlex5-EX 系列是用于B炸危險的環境中濕度和溫度J確測量的雙通道變送器產品。該設備符合新的國
際標準。
HF5-EX 系列是一款具有堅固鋁外殼變送器，可選帶有或不帶有顯示。連接的傳感器放在一個不銹鋼管中，并經
認證可在0/20區使用。變送器本身可用于1/21區，具有電氣隔離電路的智能設計，允許測量系統連接在
沒有本安的電源上。
at
功能顯示
? 測量值以及趨勢指示
? 可以通過鍵盤配置
認證外殼
? 堅固鋁制外殼
? IP66防護等級
? 壁掛或管道安裝
電源
? 10…28VDC
防爆等級（氣體和粉塵）
? 變送器:
II 2(1) G Ex eb mb [ia Ga] IIC T5
Gb II 2(1) D Ex tb [ia Da] IIIC T80 °C Db
? 傳感器:
HC2-S M-EX
II 1/2 G Ex ia IIC T5 Ga/Gb
II 1/2 D Ex ia IIIC T80 °C Da/Db
HC2-IM-EX / HC2-IE-EX
Ex II 1/2 G Ex ia IIC T5-T4 Ga/Gb
Ex II 1/2 D Ex ia IIIC T80 °C…110 °C Da/Db
HF520-EX
一般
參數相對濕度和溫度
計算參數所有濕度學計算參數
外殼材質/ 防護鋁 (DIN EN 1706 EN AC-AlSi 12 (Fe)) / IP66
重量壁掛式: 1030 g
管道式: 1140 g
啟動時間標準 冷 <60 s / 暖 <30 s
測量間隔20…240 s
顯示可選，LCD 無背光
電氣連接連接: Ex-e 端子 (0.2…2.5 mm2)
電纜格蘭頭: 16 x 1.5 (? 電纜 4.5…7 mm)
電源10…28 VDC
功耗2x24 mA 啟動/ 2x20 mA 運行
應用溫度
外殼 / 電子器件
-40…60 °C 無顯示
-10…60 °C 帶顯示
服務接口UART 內部服務接口
(僅用于室外防爆區)
CE / EMC 兼容性EMC 指令 2014/30/EU
ATEX 指令2014/34/EU (ATEX) CSA22.2, UL 508
IEX 標識 II 2(1) G Ex eb mb [ia Ga] IIC T5 Gb
II 2(1) D Ex tb [ia Da] IIIC T80 °C Db
模擬輸出
數量2
電流4…20 mA，2線
電流隔離是
Z大負載500 Ohms
精度@23 °C <20 uA
HC2-S M-EX / HC2-IM-EX / HC2-IE-EX / HC2-LDP-EX
一般參數相對濕度和溫度
外殼材質/ 防護不銹鋼 / IP66
電纜長度2/5/10 m
EX防爆標志 II 1/2 G Ex ia IIC T5...T4 Ga/Gb
II 1/2 D Ex ia IIIC T80 °C ...T110 °C Da/Db
濕度測量
傳感器HC2-S M/IM/IE-EX: ROTRONIC HYGROMER? IN-1
HC2-LDP-EX: ROTRONIC HYGROMER? LDP-1
調整不通過設備菜單
(僅在室外防爆區：使用 HW4 + AC3001)
測量范圍0…100 %RH
精度@23 °C 0.8 %RH
溫度測量
傳感器HC2-S M/IM/IE-EX: Pt100 Class A
HC2-LDP-EX: Pt1000 1/3 Class B
測量范圍-40…60 °C 或-40...85 °C
精度@23 °C 0.1 K
配件
過濾器不銹鋼燒結過濾器, SP-FN15
格蘭頭AC1301-MEX 用于管道型及電纜傳感器 (IM)
