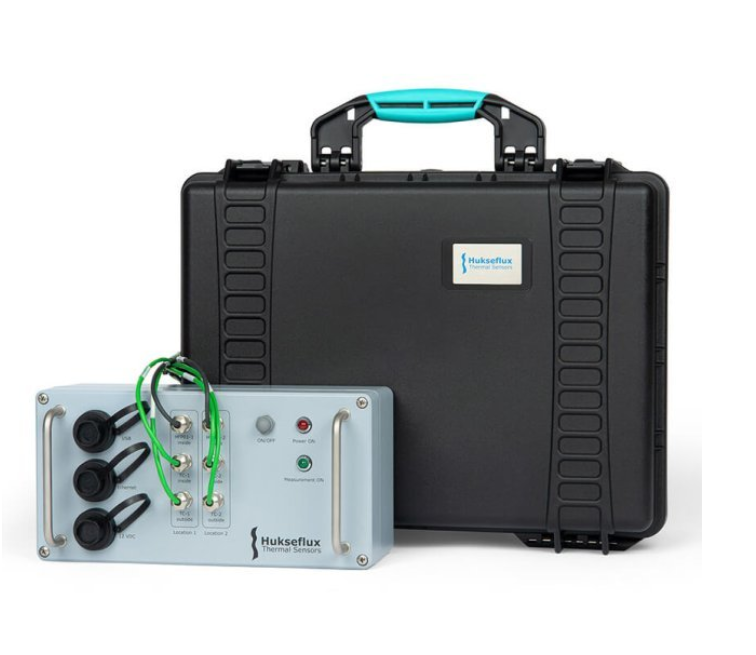

TRSYS20熱阻測量系統用于確定建筑結構的熱阻(R值)、熱導(λ值)和熱傳遞(U值)
TRSYS20是一種熱阻測量系統，用于確定建筑結構的熱阻(R值)、熱導(λ值)和熱傳遞(U值)。該系統主要根據ISO 9869、ASTM C1046和ASTM C1155的標準慣例進行測量。TRSYS20配有高分辨率電子設備、兩個HFP01型熱通量傳感器以及兩對熱電偶，用于溫差測量。G靈敏度熱通量傳感器與堅固、高分辨率的電子設備相結合，確保TRSYS20在其他系統難以測量時仍能繼續進行準確的測量；特別是在F常低的熱通量和低的壁溫差下。匹配的熱電偶允許在整個溫度范圍內測量不確定度優于0.1°C的溫差。兩個測量位置提供了冗余，允許用戶驗證測量結果是否符合建筑結構組件。
規格
被測量
熱通量(2 x) 溫度 (4 x) 溫差 (2 x)
TRSYS20 規格
校準不確定度
±3 % (k = 2)
測量分辨率
0.02 W/m2
防護區域寬度與厚度比
5 m/m (根據 ISO 9869 D.3.1要求)
準確性
< ± 0.1 °C (根據ISO 9869, 5.2段)
測量分辨率
0.02 °C
熱電偶類型
IEC 60584-3:2007 type KX
公差等級
Class II
確定建筑物R值和U值所需的數據分析
由用戶根據ISO和ASTM標準慣例執行
管理使用的標準
ISO 9869, ASTM C1046, ASTM C1155
測量位置數量
2
每個測量位置的線纜長度
位置1: 10 m,位置2: 20 m
HFP01和TC的額定使用溫度范圍
-30 to +70 °C
測量周期
> 3 days
數據存儲容量
> 30 days
MCU規格
連接
通過以太網連接到局域網(LAN ),或通過USB直接連接到PC
圖形用戶界面
通過網絡瀏覽器瀏覽網頁
支持的網絡瀏覽器
Chrome 10, Firefox 4, Internet Ex plorer 9, Opera 11, Safari 5, 或更新版本
MCU額定使用電壓范圍
10 to 16 VDC
IP防護等級
IP54
PSU規格
輸入電壓
110-220 VAC, 50 / 60 Hz
接口防護等級
IP22
