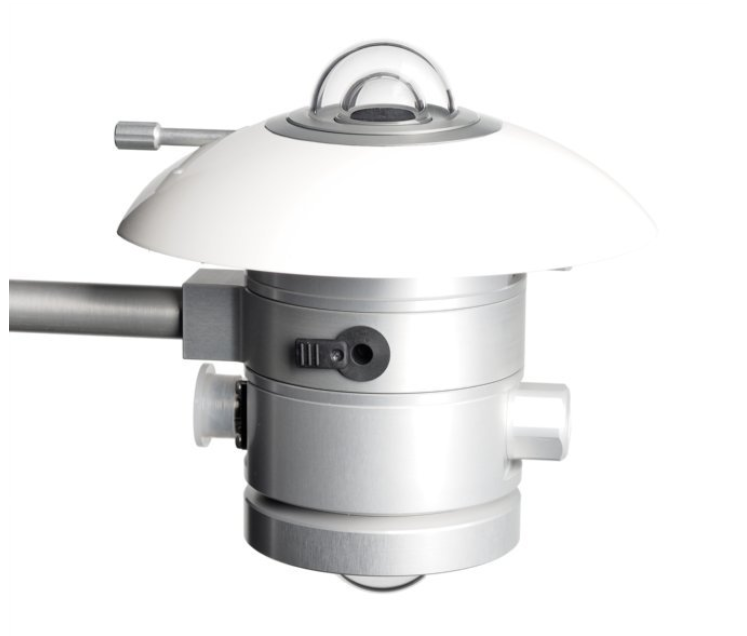

SRA20-D2反照率表數字二級標準反照率表A 級太陽輻射表
SRA20-D2反照率儀是一種能夠以測量整體和反射太陽輻射以及太陽反照率或太陽反射率的儀器。它由兩個SR20-D2二級標準總輻射表和一個AMF02反照率表安裝套件組成。AMF02包括一個防眩屏幕，一個帶桿的安裝夾具，安裝硬件和工具。每個總輻射表提供兩種常用的輻照度輸出：通過RS-485上的Modbus RTU數字輸出和模擬4-20 mA（電流環路）。SRA20-D2經過了溫度和方向響應的單獨測試，是數字二級標準反照率儀。SRA20-D2符合ISO和WMO標準。模塊化設計便于維護和校準。
規格
被測者
全球太陽輻射和反射太陽輻射
測量范圍
0至2000 W /m2
可選的被測量
反照率或太陽反射率，太陽凈輻射
附帶的傳感器
2個相同的ISO 9060二級標準總輻射表
安裝
直徑為15 x10?3m的安裝桿
校準不確定度
<1.2％（k = 2）
校準追溯
到WRR
光譜范圍
285至3000 x10??m
額定工作溫度范圍
-40至+80°C
溫度響應
<±0.4％（-30至+50°C）
個別儀器的溫度響應測試和方向響應測試
包括報告
標準電纜長度
2 x 5 m（請參閱選項）
數字量輸出
：
輸出量
-輻照度，W /m2
輸出量
-儀器的體溫（°C）
通訊協議
通過2線制RS-485的Modbus
傳輸方式
RTU
額定電壓
5至30 VDC范圍
能 量消耗
12 VDC時<150 x10?3W（總計）
4-20 mA輸出
：
輸出量
照度，W /m2
4-20 mA輸出的傳輸范圍
0至1600 W /m2
4-20 mA輸出的額定工作電壓
5.5至40 VDC范圍
能 量消耗
：
-主要供應
12 VDC時<150 x10?3W（總計）
-4-20 mA電流回路
在12 VDC下<80 x10?3W，建議使用2 x100Ω分流電阻
感測器
（2 x）SR20-D2二級標準總輻射表
包含在AMF02中
（1 x）眩光屏；（1 x）帶桿夾具；（2個）O形圈；（1 x）錐形定W器）；（2 x）插頭（預安裝）; （2 x）M5x12內六角螺釘; （1 x）M6x10內六角螺釘; （2 x）M6x12固定螺釘（預安裝）; （1 x）說明書
