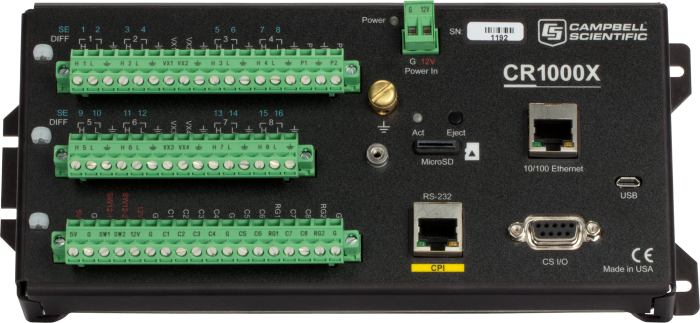

CAMPBELL CR1000X測量控制數據采集器
概覽
CAMPBELL CR1000X 是一款旗艦型產品，在測量和控制方面能滿足廣泛的需求。CR1000X的可靠性和堅固程度保證了它可以應用于：氣象站、中尺度氣象網、風廓線、空氣質量監測、水文系統、水質監測、水文氣象站等領域。
CR1000X同時具備低功耗的優勢，體現在傳感器測量、直接/遠程通訊連接、數據分析、外部設備控制、數據和程序存儲等方面。CR1000X采用密封裝置射頻干擾，具備時鐘、類BASIC編程語言、數據處理和分析等功能。
優勢與特點
低溫環境下工作，標準工作溫度范圍-40° ~ +70°C ，擴展工作溫度范圍-55° ~ +85°C
電腦USB端口直連
具備快速模擬測量功能(300+ Hz)
24位A/D轉換，高精度模擬測量
兩個非隔離電流輸入通道，可接入0~20 mA 或 4~20 mA 信號
CPI 端口可連接高速傳感器和分布式模塊 (CDM)
一體式以太網接口
支持 microSD 存儲卡，擴展內存
支持 SDI-12, RS-232, RS-485
支持完整的 PakBus 協議
含WEB網頁固件，可通過網頁瀏覽器直接連接
技術參數
工作溫度: -40° to +70°C 標準, -55° to +85°C 擴展后；?
掃描頻率：1000 Hz
材質：陽極電鍍鋁
16個單端或8個差分接口；2個模擬輸入可以測量4 - 20 mA；4個模擬輸入可以提供脈沖/數字I / O功能。
脈沖通道數量：10個（P1 - P2 ，C1 - C8）
電壓激發端口：4個（VX1- VX4）
電流：±40 mA(電壓激發)，50 mA(控制調節)
通訊端口：Ethernet，USB Micro B，CS I/O，RS-232，RS-422，CPI，RS-485
數據存儲端口：microSD
12V電壓控制端口：2個
數字I / O：8個端口（C1-C8）可配置的數字輸入和輸出。包括地位高/低、脈沖寬度調制、外部中斷,邊緣時間、開關關閉脈沖計數、高頻脈沖計數,UART、RS - 232、RS - 485、SDM, SDI-12、I2C、SPI功能。終端配置成對5 V或3.3 V邏輯功能。
輸入極限：±5 V
模擬電壓精度：±(0.04% 量程 + 偏移)@ 0° - 40°C
? ? ? ? ?±(0.06% 量程 + 偏移)@ -40° - +70°C
? ? ? ? ?±(0.08% 量程 + 偏移)@ -55° - +85°C
A/D轉換：24 位
供電要求：10- 18 Vdc 輸入
時鐘精度：±3 分鐘/年, 10 μs （選配GPS)
內存: 4 MB（靜態內存）+72M（閃存），可通過MicroSD卡擴展至16G?
平均電耗：< 1 mA (@ 12 Vdc)
平均工作電流消耗：1 mA (1 Hz掃描頻率 @ 12 Vdc)
? ? ? ?55 mA (20 Hz 掃描頻率 @ 12 Vdc)
外形尺寸: 23.8 cm x 10.1 cm x 6.2 cm (9.4 英寸 x 4.0英寸 x 2.4英寸)
重量: 0.86 kg (1.9 lb)
