HTBB3L四分量凈輻射傳感器
產品概述
在氣象應用中，紅外輻射或者長波輻射指的是波長大于3.0μm的電磁輻射。長波輻射在物理上與溫度有關，并且在地球上所有物體都會發出長波輻射。而太陽的短波輻射的光譜范圍則為300nm～3000nm（占太陽輻射總能的的99.5%）。

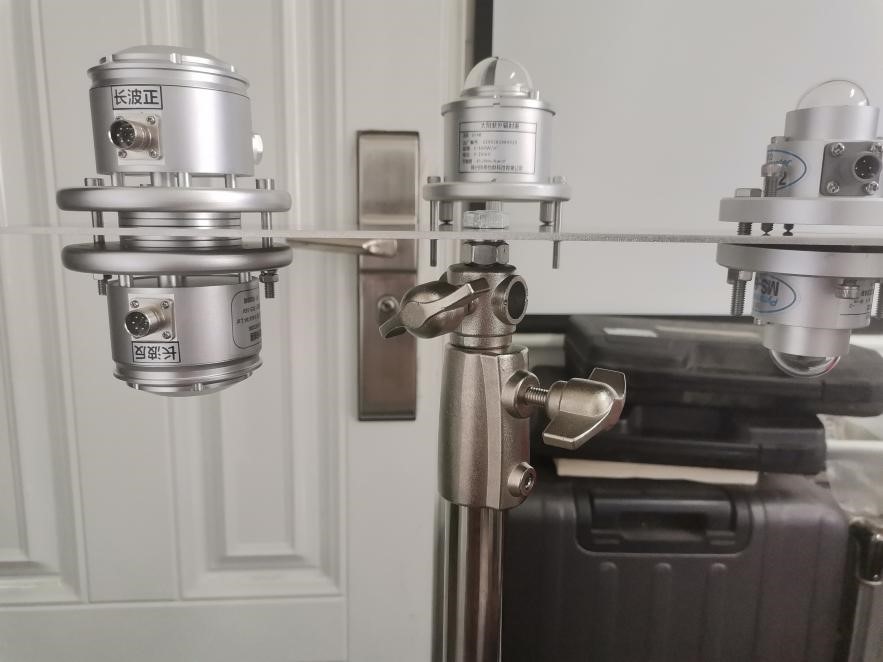

HTBB3L四分量凈輻射傳感器通過直接測量每日的長波輻射和短波輻射，并計算得到凈輻射量。用于大氣輻射（云層/水蒸氣和二氧化碳等發出的輻射）和地球與大氣之間的凈輻射交換的氣象觀測。凈總輻射（短波+長波）通常由4個凈輻射表或者單個凈輻射表（其探測器能響應全波段）進行測量。地球長波輻射表使用一個半球朝上的探測器測量向下發射的長波輻射。凈長波輻射和地氣系統向下的發射輻射可由計算得到。在氣象/光伏/園藝/農業和工業等領域得到了廣泛的使用。
技術參數
總輻射
等級標準 FIRST CLASS
時間響應（95%） 13s
熱輻射零點偏移 ±10 W/m2
溫度變化零點偏移
非 線 性
不穩定性 ±3 W/m2
±1.5%
±1%
指向性響應 ±18 W/m2
光譜誤差 ±3%
溫度響應(-10～40℃) 3%
傾斜誤差 ±1%
光譜響應 285～3000nm
日采精度 ＜5%
分 辨 率
靈 敏 度 1 W/m2
7～14μV/W?m-2
信號輸出 0～20mV
地球輻射(長波）
光譜響應 4500～42000nm
響應時間95% ＜18s
非穩定性(變化/年) ＜2 %
溫度系數 ≤±1%(-20℃～+50℃)
視? ? 角 180°
靈敏度(μV/W/m2) 2～150uV/ Wm-2
阻? ?抗(Ω) 20～140
窗口加熱偏移 ＜4W/m2(太陽輻射1000W/m2時)
信號范圍 -500～+500 W/m2
信號輸出 -20～0mV
一般參數
通道數量 4路mV，2路4線式鉑電阻
溫度傳感器 線式鉑電阻（JIS標準：c-1604-1989類）
工作溫度 -40～+70℃
重? ? 量 3kg
