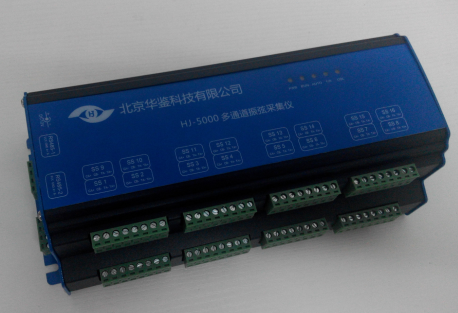

HJ-5000多通道振弦采集儀
HJ-5000是結合多年的現場項目經驗制造的一臺振弦采集儀。
HJ-5000多通道振弦采集模塊，專為振弦型傳感器的數據采集設計，采集傳感器的頻率和溫度數據?？煞奖愕膽?yīng)用于各種土木安全監測項目中：橋梁健康、隧D挖掘、水庫大壩安全、滑坡防護、混凝土養護等。
技術指標：
·內嵌高性能ARM控Z器。
·頻率采集范圍400Hz—5000Hz，精度0.1Hz。
·2k、3k熱電偶溫度采集，精度0.5℃。
·通道選擇使用MOS FET繼電器。
·標準RS-485通信，方便系統集成。
·IEEE標準浮點型技術方式。
·內置實時時鐘，掉電后仍可正常計時。
·內置16Mbit存儲空間，自動采集時可存儲50000條數據。
·傳感器接口和通信接口使用5.08mm接線端子，使用方便。
·上下兩排共16個振弦傳感器連接通道，每通道都可采集溫度信號。
規格參數
1.頻率讀數
采集范圍：400Hz—5000Hz；
采集分辨率：0.01Hz；
采集精度：±0.1Hz。
2.溫度讀數
熱敏電阻：2k或3k通用熱敏電阻；
溫度采集范圍： -50℃至150℃；
溫度采集精度：±0.1℃。
3.電源
供電范圍：DC 9v—15v；
額定供電電壓：DC 12v；
待機工作電流：≤50mA；
采集工作電流：≤500mA。
4.時間參數
單通道采集時間：≤3s，會因傳感器類型不同略有不同；
其他命令采集響應時間：≤200ms。
5.存儲空間
靜態空間：16Mbit；
存儲條數：Z多50000條數據。
6.實時時鐘
功能：完整的日歷/自動閏年修正；
時間格式：24小時（HHMM）；
日期顯示格式：月/日/年（MM / DD / YY）；
掉電正常運行時間：≥2個月；
精度：± 1分鐘/月。
7.通信協議
默認參數：9600波特，8個數據位，1位停止位，無奇偶校驗 ；
信號交換：XON / XOFF ；
傳輸協議：通信協議；
傳輸距離：理想環境≥1000m，復雜環境≥600m；
傳輸線路：請使用屏B雙絞線，并將屏B層良好接地。
8.其他參數
工作溫度：-15℃--70℃；
工作濕度：0%～95%RH（無凝結）；
