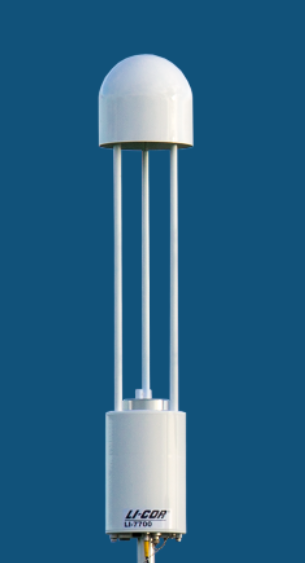

LI-7700甲烷分析儀
LI-7700甲烷分析儀是LI-COR公司推出的一款開路式甲烷測定設備。LI-7700分析儀重量輕，功耗低，高頻響應，用于獲取描述生T系統CH4通量所需的CH4密度數據。
水稻田、沼澤、濕地以及其它產生CH4的生T系統，一般不具備配置科研儀器的條件。LI-7700開路式CH4分析儀專為在類似遠程野外環境中使用而設計。LI-7700包括多種創新性設計，大幅減少了現場維護工作，使得收集遠程站點的連續長期數據成為可能。
LI-COR公司已經使用LI-7700分析儀采集了多種生T系統的CH4 通量數據，它們的環境條件變化范圍非常大 —— 從北J圈的苔原帶到熱帶的紅樹林。
LI-COR公司已經使用LI-7700分析儀采集了多種生T系統的CH4通量數據，它們的環境條件變化范圍非常大 —— 從北J圈的苔原帶到熱帶的紅樹林森林。
LI-7700是采用渦度協方差方法原位測量CH4通量的工具。
應用領域
LI-7700 可以方便地整合到LI-COR的渦度協方差監測系統里，使用PTP協議的GP S時鐘，可與風速等數據同步，數據經Sm artFlux處理，可直接輸出CH4通量。選配LI-7550的LI-7700還可用于其他監測領域。測量農田、沼澤、濕地、森林等生T系統的甲烷排放情況。
主要特點
LI-7700的開路式設計為大氣CH4通量測定提供了解決方案，滿足多種生T系統觀測要求：
系統無氣泵和管路通道，X除了壓降、水汽吸附和時滯效應
系統功耗低(～8 W)，在野外可采用太陽能板為LI-7700供電
可自動對光路進行清潔，大幅減少維護工作，數據安全性高
超聲風速儀信號可接入模擬輸入通道
高速數據輸出；以太網接口
重量超輕
技術原理
LI-7700分析儀采用單模式近紅外可調激光光源進行測量，可以在環境溫度下工作，而不需要低溫冷Q系統，降低了功耗。
CH4的密度測量基于甲烷吸收譜帶的單一吸收線。利用波長調制光譜技術(WMS)，可對特定吸收線進行激光波長連續掃描，信號經過放大后被調制頻率諧波檢出。通過高頻條件下編碼和檢測信號，地提高了信噪比，噪音水平大幅降低。
一般的痕量氣體分析儀要達到與LI-7700相當?shù)腃H4測量精度，需要幾千米的光程，而LI-7700僅需幾十米光程。光路反射次數少，光路中鏡面受污染時產生的影響就很小。使用CRDS和ICOS等技術時，鏡面反射率須達到99.99%或更高。LI-7700在環境壓力下進行原位CH4密度測量，而CRDS和ICOS依賴真空泵抽低光路腔室中的壓力，這會造成吸收譜線變尖。
技術指標
分辨率(RMS噪音)：5 ppb @ 10 Hz，2000 ppb CH4
測量范圍：0~25 ppm @ -25℃, 0~40 ppm @ 25℃
數據通訊：Ethernet (可達40 Hz)
測量原理：波長調制光譜技術(WMS) 2f detection
線性度：<讀數的1%
操作環境：-25~50 ℃，50~110 kPa
輸出帶寬：可達20 Hz
電源：10.5~30 V DC
耗電量：8 W(測量期間), 16 W(清潔期間)
傳感器尺寸：直徑14.33 cm, 高82.8 cm
光路尺寸：0.5 m 物理光程長度, 30 m 測量光程長度
重量：5.2 kg
用戶界面：Windows?軟件，通過Ethernet進行操作
7700-101 鏡面清洗器技術指標
泵工作溫度：-10~50 ℃
重量：3.2 kg
尺寸：44.5 cm×32.8 cm×15 cm
清洗液容積：4L
LI-7550 技術指標
數據存儲：可移動USB存儲設備. 16 Gigabyte (可擴展)
數據通訊：Ethernet、SDM、RS-232、DAC
帶寬：可達20Hz
輸入：Ethernet, 4個模擬輸入通道，差分±5 V，16位
操作環境溫度：-25～50 ℃
電源：10.5～30 V DC
耗電量：通常為10 W
尺寸：35 cm×30 cm×15 cm
重量：4.4 kg
