uSonic-3 Cage MP 三維超聲風速儀
uSonic-3 Cage MP是測量大氣湍流的新一代高性能超聲風速儀。METEK推出的uSonic-3系列傳感器，每個超聲發射器對應三個超聲接S器，可在多組數據中選取測量位置的數據組進行水平風速計算；垂直風速分量直接測量；內置的二維傾斜傳感器（可選），可實現遠程儀器安裝位置的校正。
可在任一采樣頻率條件下，輸出9組徑向數據、9個溫度數據以及x,y.z風速數據的原始值或平均值。
主要特點
三維風速和湍流測量的新方法

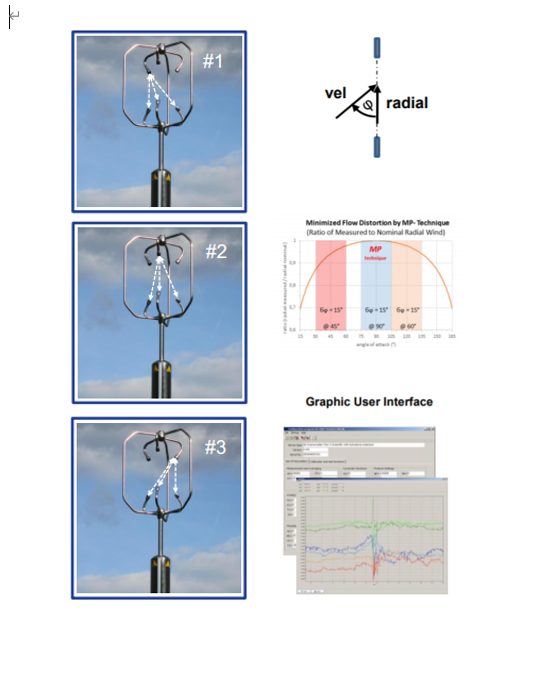

采用獨特的“Multi-Path”測量技術
每一個傳感器頭部都是3×3 聲波陣列
3×3 = 9個徑向風速分量
3個垂直風速分量
3×3超聲溫度
Z小化流場畸變
在線管理和動態信號增強調節
傳感器頭部加熱（可選）
SD卡存儲（可選）
RS422和以太網端口，方便通訊和數據輸出
?可遠程控制系統
技術指標
工作環境?????? -40 - + 60℃? 5 - 100% rH
平均時間/平均個數???? 1 - 3600 s / 1 - 65365 sa mples
采樣頻率?????? Max. 30 Hz (→m ax.3×30=90 Hz 常規取樣)
量程?????? Max. 40 m/s, -40 - +60℃
風速準確度
-Z大變異
-均方根
-分辨率??
接收角±180°（Q方位）
± 1 % @ 5 m/s,水平0°- 10°
± 2 % @ 5 m/s,水平10°- 20°
0.5 % @ 5 m/s,水平0°- 10°
1 % @ 5 m/s,水平10°- 20°
0.006m/s（垂直），0.01（水平）
風向準確度
-Z大變異
-均方根 接收角±180°（Q方位）
± 1°@ 5 m/s,水平0°- 20°
0.5°@ 5 m/s,水平0°- 20°
溫度準確度
-分辨率 0.01K
數據輸出?????? 9個徑向分量，9個溫度 ，
X , y , z , T , vel , dir
輸出協議?????? 標準，校驗和，NMEA標準
同步?????? 1×數字輸入，1×數字輸出
湍流模塊
（升級選項）????? 在線計算平均值、方差、協方差、熱通量、動量通量、Monin-Obukhov 長度等
內置存儲器（升級選項）?? SD卡
供電?????? 10-36 VDC/2.5W
傳感器頭部加熱（可選）?? 10-24VDC/m ax.100W
