LI-8250 多通道土壤CO2/H2O通量長期自動測量系統?

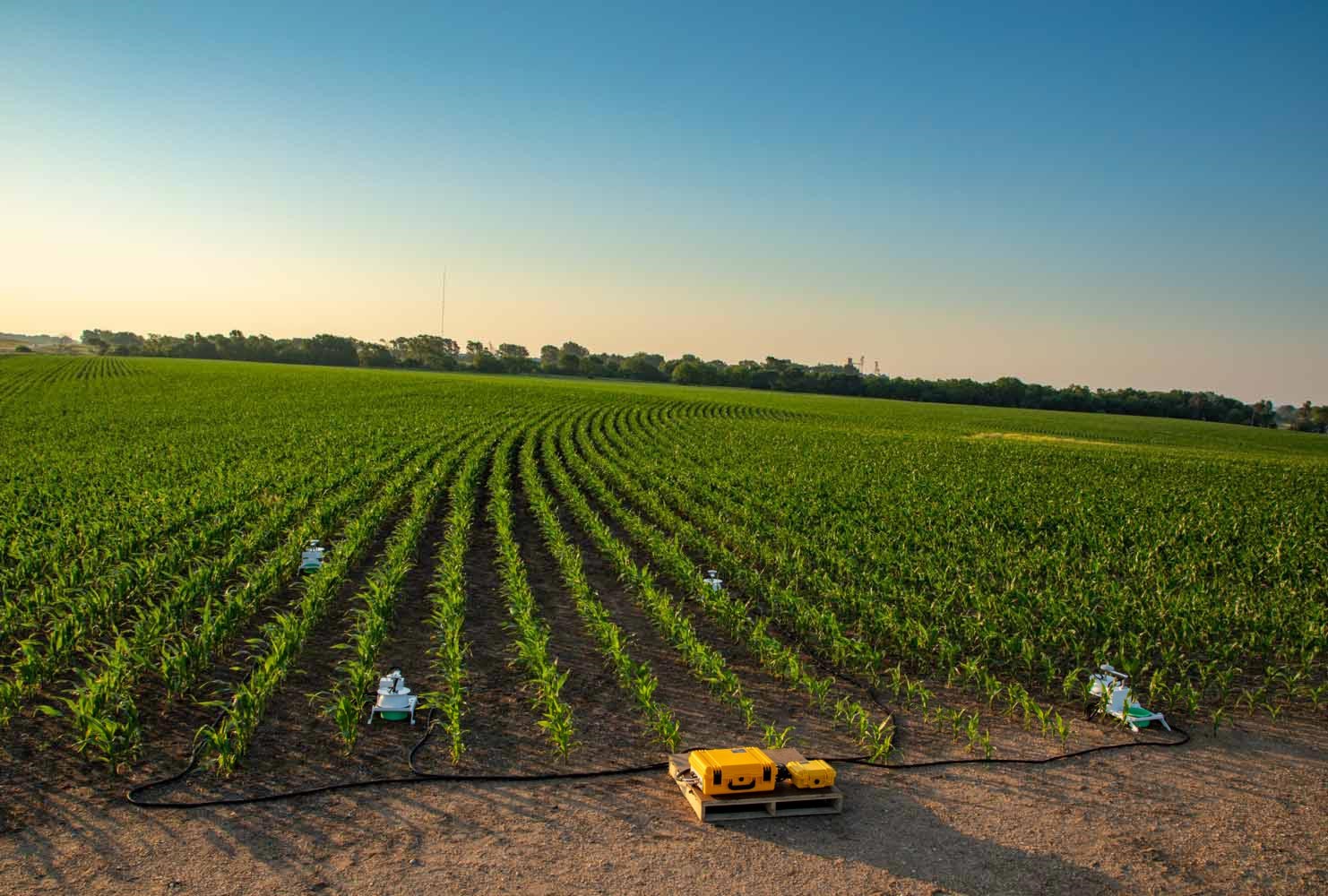

LI-8250 多通道土壤CO2/H2O通量長期自動測量系統以LI-8250多路器為核心，LI-870氣體分析儀和多個長期監測氣室，實現對監測樣地時空異質性的長期監測。LI-8250多路器一端連接LI-870氣體分析儀，一端連接多點長期監測測量室，統一控制分析儀和氣室并整合數據，處理得到通量結果。此系統整合了LI-COR的分析儀及軟硬件資源，可實現多終端實時獲取監測數據，以及遠程監控系統功能。
系統組成
LI-8250多路器（可選配蜂窩模塊）
LI-870 CO2/H2O分析儀
1~8個長期監測氣室（8200-104不透明長期監測室，或8200-104C透明長期監測室）連接8250-01可擴展至36通道
SoilFluxPRO土壤氣體通量分析軟件
LI-8250多路器
LI-8250內嵌通量計算和存儲模塊，靈活連接氣體分析儀，自動執行土壤溫室氣體通量長期測量程序。
LI-8250多通道土壤CO2/H2O通量長期自動測量系統，同時連接36個測量室，實現了對多點土壤CO2、H2O通量的長期、連續監測。同時，該系統還可用于大氣CO2、H2O廓線研究。另外，通過連接其它環境傳感器，如太陽輻射、土壤溫度和土壤水分傳感器等，可研究環境條件與土壤溫室氣體通量的相關性。
長期測量室
8200-104不透明長期測量室
8200-104在前一代長期監測室的基礎上設計，引入了標準的SDI-12接口，以便每個測量室納入其他傳感器的測量數據。8200-104測量室罩子采用利于反光的白色琺瑯，并配有遮光板，測量結束時罩子旋轉離開測量土壤環位置，以盡可能減少對土體的干擾。設置后長期放置，定時自動測量。? 8200-104C透明長期測量室
8200-104C專門用于凈碳交換量（NCE）研究，測量時陽光透過透明罩，保持測量土體表面植物持續光合作用，測量結束時罩子旋轉離開測量土壤環位置，設置后長期放置，定時自動測量。
SoilFluxPRO土壤氣體通量分析軟件
SoilFluxPROTM軟件是土壤溫室氣體通量分析軟件。使用該軟件，用戶可實現溫室氣體濃度的空間可視化、數據變量的統計分析、土壤溫室氣體通量的重計算等一系列實用功能。
技術參數
?LI-8250多路器
尺寸：38.5 cm L × 52 cm W × 18.5 cm H
重量：7.7 kg
防水性能：符合IEC IP55 標準
工作環境：溫度–20 ~ 45℃，濕度0 ~ 95% RH，無冷凝
用戶數據存儲：8 GB
G P S：準確度2.5 m CEP
覆蓋范圍：
氣室距離LI-8250Z大半徑：15.0 m（每個氣室1條延長管線），或30.0m（經由8250-01連接2條延長管線）
氣室距離LI-8250Z大直徑：30.0 m（每個氣室1條延長管線），或60.0m（經由2臺8250-01連接共4條延長管線）
泵：與氣室之間流速：~2 到 3 lpm，類型為隔膜泵（分析儀中的泵會對LI-8250中的氣流進行亞采樣）
氣壓傳感器：
測量范圍：20 ~ 110 kPa
傳感器準確度：±0.4 kPa @ 50 ~ 110 kPa
分辨率：0.006 kPa
通訊
LED顯示：供電，狀態，網絡，USB狀態
連接：3個以太網接口，Wi-Fi（部分國家可用）
Wi-Fi兼容性：2.4 GHz, 802.11 a/b/g/n/ac
接口：
USB-A：1個，密封，用于連接LI-870 CO2/H2O分析儀
USB-A：2個標準，用于內部數據存儲（文件導出）或Wi-Fi適配器
RJ-45以太網：3個密封，用于連接LI-COR痕量氣體分析儀，本地以太網絡，或蜂窩網絡模塊。接口亦可接入標準的非密封式RJ-45以太網線。
輸出接口：RS-422 通訊及24 VDC供電，全雙工，115200波特，+24 VDC輸出（限于每個輸出端口~1.8 A ±15%）
供電
供電需求：10 ~ 30 VDC（可選120 VAC 或 240 VAC）。連接LI-870時，LI-8250為LI-870供電。其他分析儀須D立供電。系統總耗電量見下表
典型耗電量 (W)
儀器 待機??? 取樣/移動?? Z大/啟動
LI-8250 4.8 15.6??? 18.2a
8250-01（每個） 0.8 9.2 11.0
8200-104 (每個) 0.36??? 4.8b??? N/A
LI-870? 5.0 5.0 14.0
注：a為LI-8250典型的Z大功率，沒有額外的啟動耗電
b 為其實打開或關閉過程中G率，不是采樣期間功率? 8250-770交流-直流電轉換器
尺寸：15 cm L × 12.5 cm W × 8.5 cm H
重量：1.3 kg
防護性能：符合IEC IP55標準
工作環境：防塵防水性能符合IP55標準
工作溫度：–20 ~ 50℃
供電：100 ~ 240 VAC, 50/60 Hz, 120 VA
輸出電壓：12 VDC, 6.67 A
長期測量室8200-104（不透明）
尺寸（L×W×H）：48.3 cm×38.1 cm× 33.0 cm
重量：7.3 kg
氣室體積：3955 cm3
測量土壤面積： 317.8 cm2
防護等級：IEC IP55
空氣溫度傳感器
工作溫度： -20 ~ 50℃
準確度：±0.3℃@ -20~50℃
光照傳感器電流輸入
量程：0-100 μA
分辨率：1.5 nA
準確度：±（讀值的0.37%+8 nA）@-20~50℃
SDI-12通訊
Z大設備數：10
電壓輸出：12 VDC，200 mA
長期測量室8200-104C（透明）
尺寸（L×W×H）：48.3 cm×38.1 cm× 33.0 cm
重量：7.3 kg
氣室體積：3955 cm3
測量土壤面積：317.8 cm2
防護等級：IEC IP55
空氣溫度傳感器
工作溫度： -20 ~ 50℃
準確度：±0.3℃@ -20~50℃
光照傳感器電流輸入
量程：0-100 μA
分辨率：1.5 nA
準確度：±(讀值的0.37%+8 nA)@-20~50℃
SDI-12通訊
Z大設備數：10
電壓輸出：12 VDC，200 mA
LI-870 CO2/H2O分析儀
CO2 測量：范圍：0-20000 μmol/mol；準確度：讀數的1.5%
H2O 測量：范圍：0~60 mmol/mol；準確度：讀數的1.5%
外觀尺寸：28.4 cm L × 27.9 cm W × 12.4 cm H
重量：2.31 kg
測量頻率：1 Hz
工作環境：-20 ~ 45 ℃，0~95%RH 非冷凝
測量原理：NDIR，非色散紅外氣體分析儀
工作壓力：50~110 kPa
流速：0.75L/min
供電需求：
輸入電壓：10-17 VDC, Z大2 A；
供電來源：LI-8250
預熱之后（不含泵）：0.33A@12VDC（4.0W）
預熱之后（含泵）：平均0.42A@12VDC（5.0W）
?
?
